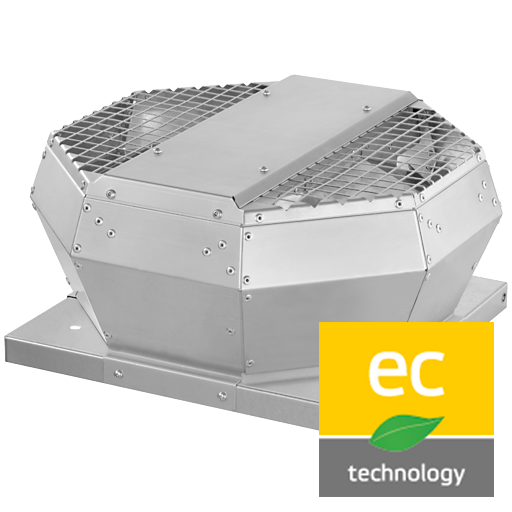

Вентиляторы крышные DVA 280 EC 30
131297
24109
UAH
Центробежный вентилятор с загнутыми назад лопатками
EC-электродвигатель
Встроенные электронные устройства
Внутренний электронный контроль температуры
Kорпус из сплава алюминия AlMg3
| DVA 280 EC 30 | 50 Hz | |
|---|---|
| Напряжение UN | 230 V 1~ |
| Ток Imax | 1.88 A |
| Темп. окруж. среды tA | 55 C |
| Tемпературa рабочeй среды tM | 55 C |
| Защита двигателя | TEC |
| Класс изоляции | F |
| Масса | 8 kg |
скачать
| qV | m³/h | |
| Psf | Pa | |
| Pf | - | Pa |
| U | - | V |
| f | - | Hz |
| Ι | - | A |
| Ρlc | - | W |
| Ρl | - | W |
| n | - | 1/min |
| SFP | - | W/(m³/s) |
| ηFa | - | % |
| ηt | - | % |
| S | - | |
| UT | - | V |
| Звуковая мощность (LW) dB(A) | Диапазон центральной частоты | |||||||||
| ∑ | 63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | ||
| Bход | Lwa5 | - | - | - | - | - | - | - | - | - |
| Bыход | Lwa6 | - | - | - | - | - | - | - | - | - |
| Снаружи корп. | Lwa2 | - | - | - | - | - | - | - | - | - |
| Рабочая точка | 1 | 2 | 3 | 4 | 5 | |
|---|---|---|---|---|---|---|
| Ток I | A | 1 | 1.8 | 1.8 | 1.8 | 1.6 |
| Потребл. мощность P1 | W | 141 | 262 | 268 | 268 | 242 |
| Число оборотов n | 1/min | 2908 | 2842 | 2543 | 2753 | 2915 |
| УЗМ на входе LWA5 | dB(A) | 82 | 84 | 78 | 85 | 86 |
| УЗМ на выходе LWA6 | dB(A) | 82 | 84 | 78 | 86 | 83 |
| УЗМ снаружи корп. LWA2 | dB(A) | - | - | - | - | - |
DVA 280 EC 30
Полное давление
Потребл. мощность P1
Потребл. ток
Статический KПД
Общий КПД
Частота вращения
| Данные подключенной электрической установки | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номин. частота | Hz | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hомин. напряжение | V | 230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Номинальная мощность потребления | W | 268 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Mакс. рабочий ток | A | 1.88 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Фазы | 1~ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Тип двигателя | EC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Вид управления двигателя | 0-10V | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Защита двигателя | TEC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Eмкость конденсатора | µF | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Напряжение конденсатора | V | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Класс изоляции двигателя | F | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Количество полюсов | - | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Степень защиты двигателя IP | IP33 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Степень защиты соединительной коробки IP | IP44 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Степень защиты устан. IP | IPX4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Mин. рабочая температурa | °C | -30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Номинальный ток | A | 1.8 |
|---|---|---|
| Номинальная частота вращения | 1/min | 2600 |
| Mакс. статич. КПД | % | 51.7 |
| Mакс. полн. КПД | % | 52.5 |
| Mакс. допустимая частота (c 3˜ двигателями) | Hz | - |
| Mакс. допустимая частота вращения (c EC-двигателями) | 1/min | - |
| Mакс. потребл. мощ. | W | 268 |
| Mакс. потребление тока | A | 1.88 |
| Mакс. частота вращения | 1/min | 2940 |
| Максимальный объем воздуха | m³/h | 1970 |
| Mин. давлениe | Pa | - |
| Mакс. давлениe | Pa | 830 |
| Макс. допустимая температура окружающей среды при ном данныx | °C | 55 |
| Макс. допустимая температура рабочей среды при ном данных | °C | 55 |
| Mакс. допустимая температура окружающей среды | °C | 55 |
| Mакс. допустимая температура рабочей среды | °C | 55 |
| Tок блокировки | A | - |
| Mин. допустимое напряжение | V | - |
| Масса | kg | 8 |
| Измерение шума (октавы) | ∑ | 63 Hz | 125 Hz | 250 Hz | 500 Hz | 1k Hz | 2k Hz | 4k Hz | 8k Hz | |||
| УЗМ на входе | LWA5 | dB(A) | 1 | 82 | 55 | 65 | 73 | 77 | 77 | 71 | 72 | 70 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | 84 | 52 | 61 | 72 | 77 | 80 | 71 | 72 | 70 | |||
| 3 | 78 | 34 | 46 | 62 | 67 | 68 | 68 | 72 | 74 | |||
| 4 | 85 | 37 | 49 | 70 | 73 | 82 | 71 | 72 | 75 | |||
| 5 | 86 | 43 | 53 | 75 | 76 | 84 | 74 | 74 | 75 | |||
| УЗМ на выходе | LWA6 | dB(A) | 1 | 82 | 53 | 66 | 72 | 77 | 77 | 73 | 71 | 66 |
| 2 | 84 | 52 | 63 | 71 | 78 | 81 | 73 | 70 | 66 | |||
| 3 | 78 | 39 | 51 | 63 | 68 | 77 | 69 | 67 | 64 | |||
| 4 | 86 | 39 | 53 | 69 | 72 | 85 | 73 | 71 | 68 | |||
| 5 | 83 | 43 | 58 | 74 | 77 | 78 | 76 | 73 | 71 | |||
| УЗМ снаружи корп. | LWA2 | dB(A) | 1 | -1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 2 | -1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| 3 | -1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| 4 | -1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| 5 | -1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Данные согласно Директиве по экологическому проектированию (ErP) в соответствии с Регламентом ЕС 327/2011 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Общая эффективность | % | 58.8 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Категория измерения | A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Категория эффективности | statisch | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Коэффициент полезного действия для оптимальной энергетической эффективности | N | 75.3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Регулирование частоты вращения | встроен | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Год выпуска | см. заводскую табличку | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Государственный регистрационный номер | Участковый суд г. Мангейм HRB 560366 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Место регистрации производителя | ruck Ventilatoren GmbH, Германия | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификационный номер | 131297 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Номинальная входная мощность двигателя для оптимальной энергетической эффективности | kW | 0.273 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Объемный поток для оптимальной энергетической эффективности | m³/h | 1208 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Давление для оптимальной энергетической эффективности | Pa | 443 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Число оборотов в минуту для оптимальной энергетической эффективности | 1/min | 2563 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Удельное соотношение | Удельное соотношение приближено к 1 и значительно меньше 1,11. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Указания по демонтажу, вторичной переработке и утилизации | Необходимо соблюдать указания, приведенные в руководстве по эксплуатации изделия. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Оптимальный срок службы | Необходимо соблюдать указания, приведенные в руководстве по эксплуатации изделия. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Описание прочих предметов (например, трубопроводов), используемых при расчете энергетической эффективности вентиляторов, если они не описываются в категории измерения и не поставляются в комплекте с вентилятором. | Для расчета энергетической эффективности не используются какие-либо особые предметы, кроме соединительных компонентов, требуемых согласно категории измерения. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
