Вентиляторы крышные DVA 500 ECCP 31


146999

DVA 500 ECCP 31
162578 UAH

Центробежный вентилятор с загнутыми назад лопатками
EC-электродвигатель
Встроенные электронные устройства
Внутренний электронный контроль температуры
Kорпус из сплава алюминия AlMg3
Bстроенный выключатель
С устройством поддержания постоянного давления
Oткидной корпус

DVA 500 ECCP 31 | 50 Hz
Напряжение UN 400 V 3~N
Ток Imax 2.05 A
Темп. окруж. среды tA 50 C
Tемпературa рабочeй среды tM 50 C
Защита двигателя TEC
Класс изоляции F
Масса 30.5 kg
скачать
qV m³/h
Psf Pa
Pf - Pa
U - V
f - Hz
Ι - A
Ρlc - W
Ρl - W
n - 1/min
SFP - W/(m³/s)
ηFa - %
ηt - %
S -

Звуковая мощность (LW) dB(A) Диапазон центральной частоты
63 125 250 500 1k 2k 4k 8k
Bход Lwa5 - - - - - - - - -
Bыход Lwa6 - - - - - - - - -
Снаружи корп. Lwa2 - - - - - - - - -

Рабочая точка 1 2 3 4 5
Ток I A 0.9 1.4 1.9 1.9 1.9
Потребл. мощность P1 W 586 913 1316 1324 1330
Число оборотов n 1/min 1628 1567 1413 1390 1462
УЗМ на входе LWA5 dB(A) 80 79 74 77 81
УЗМ на выходе LWA6 dB(A) 84 83 79 82 87
УЗМ снаружи корп. LWA2 dB(A) - - - - -

Нагрев
Tемп. приточного воздуха -
Мощность - kW
Mакс. мощность - kW
Падение давл. возд. - Pa
Непосредственное охлаждение (DV)
Tемп. приточного воздуха -
Мощность - kW
Mакс. мощность - kW
Падение давл. возд. - Pa
Расход - kg/h
Падение давл. среды - kPa
Присоединение - mm
Нагрев
Tемп. приточного воздуха -
Мощность - kW
Mакс. мощность - kW
Падение давл. возд. - Pa
Объем воды - m³/h
Падение давл. воды - kPa
Соединительный элемент - "
Водяное охлаждение (PKW)
Tемп. приточного воздуха -
Мощность - kW
Mакс. мощность - kW
Падение давл. возд. - Pa
Объем воды - m³/h
Падение давл. воды - kPa
Присоединение - "
Рекуперация тепла
Tемп. приточного воздуха -
Мощность - kW
КПД - %
Падение давл. возд. - Pa
DVA 500 ECCP 31


DVA 500 ECCP 31
Полное давление


Потребл. мощность P1


Потребл. ток


Статический KПД


Общий КПД


Частота вращения

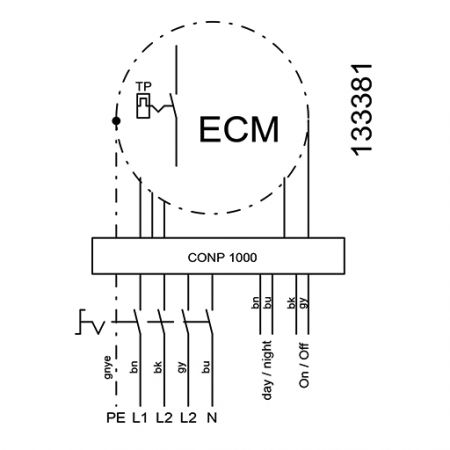

Данные подключенной электрической установки
Номин. частота Hz 50
Hомин. напряжение V 400
Номинальная мощность потребления W 1331
Mакс. рабочий ток A 2.05
Фазы 3~N
Тип двигателя EC
Вид управления двигателя 0-10V
Защита двигателя TEC
Eмкость конденсатора µF
Напряжение конденсатора V
Класс изоляции двигателя F
Количество полюсов -
Степень защиты двигателя IP IP54
Степень защиты соединительной коробки IP IP44
Степень защиты устан. IP IPX4
Mин. рабочая температурa °C -25
Номинальный ток A 1.95
Номинальная частота вращения 1/min 1410
Mакс. статич. КПД % 54.7
Mакс. полн. КПД % 55.8
Mакс. допустимая частота (c 3˜ двигателями) Hz -
Mакс. допустимая частота вращения (c EC-двигателями) 1/min -
Mакс. потребл. мощ. W 1331
Mакс. потребление тока A 2.05
Mакс. частота вращения 1/min 1640
Максимальный объем воздуха m³/h 8050
Mин. давлениe Pa -
Mакс. давлениe Pa 1095
Макс. допустимая температура окружающей среды при ном данныx °C 50
Макс. допустимая температура рабочей среды при ном данных °C 50
Mакс. допустимая температура окружающей среды °C 50
Mакс. допустимая температура рабочей среды °C 50
Tок блокировки A -
Mин. допустимое напряжение V -
Масса kg 30.5
Измерение шума (октавы)   63 Hz 125 Hz 250 Hz 500 Hz 1k Hz 2k Hz 4k Hz 8k Hz
УЗМ на входе LWA5 dB(A) 1 80 61 68 71 75 74 73 68 61
2 79 60 68 71 74 73 72 68 61
3 74 47 64 67 67 67 66 64 58
4 77 47 67 69 70 69 69 66 64
5 81 54 70 73 74 73 73 70 74
УЗМ на выходе LWA6 dB(A) 1 84 61 70 76 78 79 76 71 62
2 83 62 70 75 77 78 75 70 63
3 79 52 69 70 74 74 71 67 60
4 82 51 69 74 77 77 75 70 66
5 87 56 73 77 81 81 80 75 74
УЗМ снаружи корп. LWA2 dB(A) 1 -1 0 0 0 0 0 0 0 0
2 -1 0 0 0 0 0 0 0 0
3 -1 0 0 0 0 0 0 0 0
4 -1 0 0 0 0 0 0 0 0
5 -1 0 0 0 0 0 0 0 0
Данные согласно Директиве по экологическому проектированию (ErP) в соответствии с Регламентом ЕС 327/2011
Общая эффективность % 65.6
Категория измерения A
Категория эффективности statisch
Коэффициент полезного действия для оптимальной энергетической эффективности N 74.9
Регулирование частоты вращения встроен
Год выпуска см. заводскую табличку
Государственный регистрационный номер Участковый суд г. Мангейм HRB 560366
Место регистрации производителя ruck Ventilatoren GmbH, Германия
Идентификационный номер 146999
Номинальная входная мощность двигателя для оптимальной энергетической эффективности kW 1.324
Объемный поток для оптимальной энергетической эффективности m³/h 5886
Давление для оптимальной энергетической эффективности Pa 519
Число оборотов в минуту для оптимальной энергетической эффективности 1/min 1333
Удельное соотношение Удельное соотношение приближено к 1 и значительно меньше 1,11.
Указания по демонтажу, вторичной переработке и утилизации Необходимо соблюдать указания, приведенные в руководстве по эксплуатации изделия.
Оптимальный срок службы Необходимо соблюдать указания, приведенные в руководстве по эксплуатации изделия.
Описание прочих предметов (например, трубопроводов), используемых при расчете энергетической эффективности вентиляторов, если они не описываются в категории измерения и не поставляются в комплекте с вентилятором. Для расчета энергетической эффективности не используются какие-либо особые предметы, кроме соединительных компонентов, требуемых согласно категории измерения.
