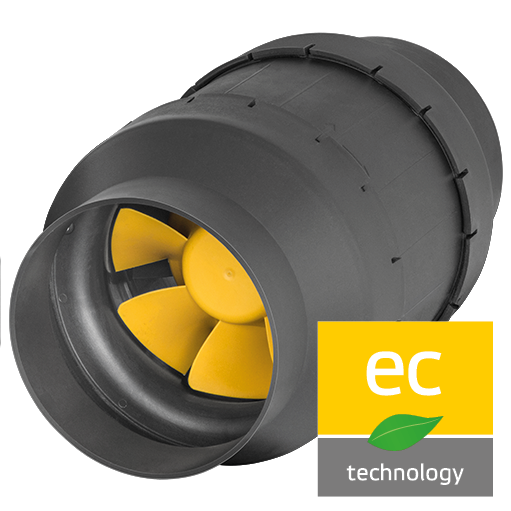

EM 100L EC 02 | 50 Hz | |
---|---|
Напряжение UN | 230 V 1~ |
Ток Imax | 0.23 A |
Темп. окруж. среды tA | 40 C |
Tемпературa рабочeй среды tM | 40 C |
Защита двигателя | TEC |
Класс изоляции | F |
Масса | 0.84 kg |
qV | m³/h | |
Psf | Pa | |
Pf | - | Pa |
U | - | V |
f | - | Hz |
Ι | - | A |
Ρlc | - | W |
Ρl | - | W |
n | - | 1/min |
SFP | - | W/(m³/s) |
ηFa | - | % |
ηt | - | % |
S | - | |
UT | - | V |
Звуковая мощность (LW) dB(A) | Диапазон центральной частоты | |||||||||
∑ | 63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | ||
Bход | Lwa5 | - | - | - | - | - | - | - | - | - |
Bыход | Lwa6 | - | - | - | - | - | - | - | - | - |
Снаружи корп. | Lwa2 | - | - | - | - | - | - | - | - | - |
Рабочая точка | 1 | 2 | 3 | 4 | 5 | |
---|---|---|---|---|---|---|
Ток I | A | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 |
Потребл. мощность P1 | W | 9 | 8 | 9 | 12 | 12 |
Число оборотов n | 1/min | 3577 | 3619 | 3638 | 3628 | 3624 |
УЗМ на входе LWA5 | dB(A) | 62 | 62 | 63 | 62 | 63 |
УЗМ на выходе LWA6 | dB(A) | 61 | 61 | 63 | 63 | 64 |
УЗМ снаружи корп. LWA2 | dB(A) | 43 | 42 | 42 | 43 | 44 |
Нагрев | ||
---|---|---|
Tемп. приточного воздуха | - | ℃ |
Мощность | - | kW |
Mакс. мощность | - | kW |
Падение давл. возд. | - | Pa |
Непосредственное охлаждение (DV) | ||
---|---|---|
Tемп. приточного воздуха | - | ℃ |
Мощность | - | kW |
Mакс. мощность | - | kW |
Падение давл. возд. | - | Pa |
Расход | - | kg/h |
Падение давл. среды | - | kPa |
Присоединение | - | mm |
Нагрев | ||
---|---|---|
Tемп. приточного воздуха | - | ℃ |
Мощность | - | kW |
Mакс. мощность | - | kW |
Падение давл. возд. | - | Pa |
Объем воды | - | m³/h |
Падение давл. воды | - | kPa |
Соединительный элемент | - | " |
Водяное охлаждение (PKW) | ||
---|---|---|
Tемп. приточного воздуха | - | ℃ |
Мощность | - | kW |
Mакс. мощность | - | kW |
Падение давл. возд. | - | Pa |
Объем воды | - | m³/h |
Падение давл. воды | - | kPa |
Присоединение | - | " |
Рекуперация тепла | ||
---|---|---|
Tемп. приточного воздуха | - | ℃ |
Мощность | - | kW |
КПД | - | % |
Падение давл. возд. | - | Pa |
Данные подключенной электрической установки | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Номин. частота | Hz | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Hомин. напряжение | V | 230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Номинальная мощность потребления | W | 12 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Mакс. рабочий ток | A | 0.23 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Фазы | 1~ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Тип двигателя | EC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Вид управления двигателя | PWM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Защита двигателя | TEC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Eмкость конденсатора | µF | - | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Напряжение конденсатора | V | - | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Класс изоляции двигателя | F | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Количество полюсов | - | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Степень защиты двигателя IP | IP00 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Степень защиты соединительной коробки IP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Степень защиты устан. IP | IPX2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Mин. рабочая температурa | °C | 0 |
Номинальный ток | A | 0.22 |
---|---|---|
Номинальная частота вращения | 1/min | 3630 |
Mакс. статич. КПД | % | 26.2 |
Mакс. полн. КПД | % | 28.7 |
Mакс. допустимая частота (c 3˜ двигателями) | Hz | - |
Mакс. допустимая частота вращения (c EC-двигателями) | 1/min | - |
Mакс. потребл. мощ. | W | 12 |
Mакс. потребление тока | A | 0.23 |
Mакс. частота вращения | 1/min | 3650 |
Максимальный объем воздуха | m³/h | 195 |
Mин. давлениe | Pa | - |
Mакс. давлениe | Pa | 155 |
Макс. допустимая температура окружающей среды при ном данныx | °C | 40 |
Макс. допустимая температура рабочей среды при ном данных | °C | 40 |
Mакс. допустимая температура окружающей среды | °C | 40 |
Mакс. допустимая температура рабочей среды | °C | 40 |
Tок блокировки | A | - |
Mин. допустимое напряжение | V | - |
Масса | kg | 0.84 |
Измерение шума (октавы) | ∑ | 63 Hz | 125 Hz | 250 Hz | 500 Hz | 1k Hz | 2k Hz | 4k Hz | 8k Hz | |||
УЗМ на входе | LWA5 | dB(A) | 1 | 62 | 31 | 43 | 41 | 59 | 57 | 51 | 45 | 35 |
---|---|---|---|---|---|---|---|---|---|---|---|---|
2 | 62 | 29 | 42 | 42 | 59 | 57 | 51 | 46 | 35 | |||
3 | 63 | 27 | 41 | 44 | 60 | 57 | 53 | 48 | 37 | |||
4 | 62 | 24 | 36 | 44 | 58 | 58 | 55 | 51 | 40 | |||
5 | 63 | 26 | 33 | 42 | 58 | 58 | 56 | 52 | 43 | |||
УЗМ на выходе | LWA6 | dB(A) | 1 | 61 | 32 | 44 | 44 | 57 | 57 | 52 | 48 | 38 |
2 | 61 | 31 | 44 | 44 | 57 | 56 | 51 | 47 | 37 | |||
3 | 63 | 26 | 39 | 47 | 59 | 58 | 55 | 51 | 40 | |||
4 | 63 | 27 | 37 | 47 | 58 | 58 | 57 | 53 | 43 | |||
5 | 64 | 26 | 34 | 46 | 59 | 59 | 58 | 55 | 46 | |||
УЗМ снаружи корп. | LWA2 | dB(A) | 1 | 43 | 32 | 28 | 29 | 34 | 31 | 39 | 36 | 27 |
2 | 42 | 32 | 28 | 29 | 34 | 31 | 38 | 36 | 27 | |||
3 | 42 | 33 | 27 | 30 | 35 | 31 | 38 | 35 | 26 | |||
4 | 43 | 26 | 27 | 31 | 37 | 32 | 38 | 36 | 26 | |||
5 | 44 | 24 | 28 | 32 | 39 | 33 | 39 | 37 | 27 |
