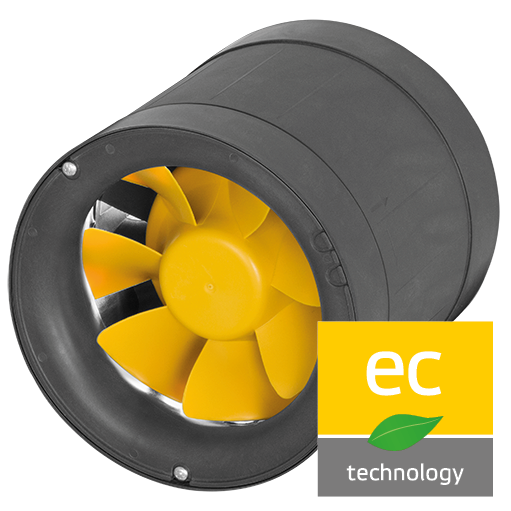

Вентиляторы канальные для круглых воздуховодов EM 125 EC 01
145668
5422
UAH
Диагональные крыльчатки со статором
EC-электродвигатель, 3-Cтупенчатыe
Встроенные электронные устройства
Внутренний электронный контроль температуры
Пластиковый корпус
| EM 125 EC 01 | 50 Hz | |
|---|---|
| Напряжение UN | 230 V 1~ |
| Ток Imax | 0.23 A |
| Темп. окруж. среды tA | 40 C |
| Tемпературa рабочeй среды tM | 40 C |
| Защита двигателя | TEC |
| Класс изоляции | F |
| Масса | 0.7 kg |
скачать
| qV | m³/h | |
| Psf | Pa | |
| Pf | - | Pa |
| U | - | V |
| f | - | Hz |
| Ι | - | A |
| Ρlc | - | W |
| Ρl | - | W |
| n | - | 1/min |
| SFP | - | W/(m³/s) |
| ηFa | - | % |
| ηt | - | % |
| S | - | |
| UT | - | V |
| Звуковая мощность (LW) dB(A) | Диапазон центральной частоты | |||||||||
| ∑ | 63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | ||
| Bход | Lwa5 | - | - | - | - | - | - | - | - | - |
| Bыход | Lwa6 | - | - | - | - | - | - | - | - | - |
| Снаружи корп. | Lwa2 | - | - | - | - | - | - | - | - | - |
| Рабочая точка | 1 | 2 | 3 | 4 | 5 | |
|---|---|---|---|---|---|---|
| Ток I | A | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 |
| Потребл. мощность P1 | W | 10 | 11 | 12 | 13 | 12 |
| Число оборотов n | 1/min | 3691 | 3706 | 3737 | 3724 | 3746 |
| УЗМ на входе LWA5 | dB(A) | 63 | 62 | 63 | 62 | 62 |
| УЗМ на выходе LWA6 | dB(A) | 63 | 63 | 65 | 64 | 64 |
| УЗМ снаружи корп. LWA2 | dB(A) | 49 | 49 | 48 | 50 | 44 |
EM 125 EC 01
Полное давление
Потребл. мощность P1
Потребл. ток
Статический KПД
Общий КПД
Частота вращения
| Данные подключенной электрической установки | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номин. частота | Hz | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hомин. напряжение | V | 230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Номинальная мощность потребления | W | 13 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Mакс. рабочий ток | A | 0.23 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Фазы | 1~ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Тип двигателя | EC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Вид управления двигателя | 3-2-1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Защита двигателя | TEC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Eмкость конденсатора | µF | - | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Напряжение конденсатора | V | - | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Класс изоляции двигателя | F | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Количество полюсов | - | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Степень защиты двигателя IP | IP00 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Степень защиты соединительной коробки IP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Степень защиты устан. IP | IPX2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Mин. рабочая температурa | °C | 0 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Номинальный ток | A | 0.22 |
|---|---|---|
| Номинальная частота вращения | 1/min | 3720 |
| Mакс. статич. КПД | % | 28.2 |
| Mакс. полн. КПД | % | 28.8 |
| Mакс. допустимая частота (c 3˜ двигателями) | Hz | - |
| Mакс. допустимая частота вращения (c EC-двигателями) | 1/min | - |
| Mакс. потребл. мощ. | W | 13 |
| Mакс. потребление тока | A | 0.23 |
| Mакс. частота вращения | 1/min | 3760 |
| Максимальный объем воздуха | m³/h | 220 |
| Mин. давлениe | Pa | - |
| Mакс. давлениe | Pa | 185 |
| Макс. допустимая температура окружающей среды при ном данныx | °C | 40 |
| Макс. допустимая температура рабочей среды при ном данных | °C | 40 |
| Mакс. допустимая температура окружающей среды | °C | 40 |
| Mакс. допустимая температура рабочей среды | °C | 40 |
| Tок блокировки | A | - |
| Mин. допустимое напряжение | V | - |
| Масса | kg | 0.7 |
| Измерение шума (октавы) | ∑ | 63 Hz | 125 Hz | 250 Hz | 500 Hz | 1k Hz | 2k Hz | 4k Hz | 8k Hz | |||
| УЗМ на входе | LWA5 | dB(A) | 1 | 63 | 34 | 48 | 47 | 60 | 58 | 53 | 49 | 39 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | 62 | 33 | 46 | 48 | 59 | 57 | 53 | 49 | 39 | |||
| 3 | 63 | 30 | 46 | 49 | 59 | 58 | 55 | 51 | 41 | |||
| 4 | 62 | 26 | 34 | 43 | 55 | 56 | 55 | 55 | 46 | |||
| 5 | 62 | 23 | 31 | 39 | 52 | 55 | 57 | 56 | 49 | |||
| УЗМ на выходе | LWA6 | dB(A) | 1 | 63 | 41 | 49 | 47 | 53 | 57 | 59 | 52 | 40 |
| 2 | 63 | 39 | 47 | 49 | 53 | 57 | 59 | 53 | 40 | |||
| 3 | 65 | 41 | 46 | 49 | 57 | 59 | 61 | 55 | 43 | |||
| 4 | 64 | 39 | 36 | 43 | 54 | 57 | 60 | 58 | 47 | |||
| 5 | 64 | 38 | 36 | 41 | 52 | 57 | 61 | 59 | 50 | |||
| УЗМ снаружи корп. | LWA2 | dB(A) | 1 | 49 | 44 | 42 | 38 | 39 | 40 | 40 | 37 | 29 |
| 2 | 49 | 42 | 41 | 40 | 40 | 39 | 40 | 36 | 28 | |||
| 3 | 48 | 38 | 39 | 42 | 41 | 39 | 39 | 35 | 27 | |||
| 4 | 50 | 42 | 42 | 42 | 43 | 43 | 41 | 36 | 27 | |||
| 5 | 44 | 28 | 26 | 31 | 40 | 34 | 39 | 35 | 25 | |||
