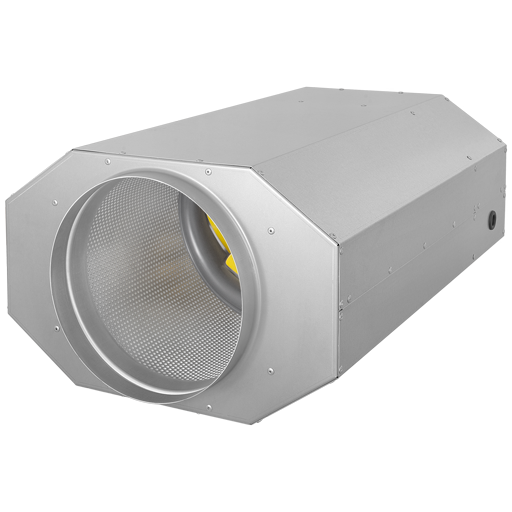

Вентиляторы канальные для круглых воздуховодов EMI 400 E4M 120W O 01


158001

EMI 400 E4M 120W O 01
53664 UAH
КУПИТЬ
AC-двигатель с 3 ступенями регулирования
Kорпус из оцинкованной листовой стали
Оптимизированные, очень высокие звукоизоляционные характеристики благодаря встроенному глушителю на стороне всасывания и звукоизоляции минеральной ватой
Компактная конструкция

EMI 400 E4M 120W O 01 | 50 Hz
Напряжение UN 230 V 1~
Ток Imax 1.00 A
Темп. окруж. среды tA 60 C
Tемпературa рабочeй среды tM 60 C
Защита двигателя TAI
Класс изоляции F
Масса 29.7 kg
скачать
qV m³/h
Psf Pa
Pf - Pa
U - V
f - Hz
Ι - A
Ρlc - W
Ρl - W
n - 1/min
SFP - W/(m³/s)
ηFa - %
ηt - %
S -
Звуковая мощность (LW) dB(A) Диапазон центральной частоты
∑ 63 125 250 500 1k 2k 4k 8k
Bход Lwa5 - - - - - - - - -
Bыход Lwa6 - - - - - - - - -
Снаружи корп. Lwa2 - - - - - - - - -
Рабочая точка 1 2 3 4 5
Ток I A 0.7 0.8 1 0.9 0.9
Потребл. мощность P1 W 161 179 217 209 195
Число оборотов n 1/min 1443 1431 1410 1414 1426
УЗМ на входе LWA5 dB(A) 66 64 63 64 67
УЗМ на выходе LWA6 dB(A) 77 75 74 75 78
УЗМ снаружи корп. LWA2 dB(A) 60 58 57 56 58
Нагрев
Tемп. приточного воздуха - ℃
Мощность - kW
Mакс. мощность - kW
Падение давл. возд. - Pa
Непосредственное охлаждение (DV)
Tемп. приточного воздуха - ℃
Мощность - kW
Mакс. мощность - kW
Падение давл. возд. - Pa
Расход - kg/h
Падение давл. среды - kPa
Присоединение - mm
Нагрев
Tемп. приточного воздуха - ℃
Мощность - kW
Mакс. мощность - kW
Падение давл. возд. - Pa
Объем воды - m³/h
Падение давл. воды - kPa
Соединительный элемент - "
Водяное охлаждение (PKW)
Tемп. приточного воздуха - ℃
Мощность - kW
Mакс. мощность - kW
Падение давл. возд. - Pa
Объем воды - m³/h
Падение давл. воды - kPa
Присоединение - "
Рекуперация тепла
Tемп. приточного воздуха - ℃
Мощность - kW
КПД - %
Падение давл. возд. - Pa
EMI 400 E4M 120W O 01


EMI 400 E4M 120W O 01
Полное давление


Потребл. мощность P1


Потребл. ток


Статический KПД


Общий КПД


Частота вращения

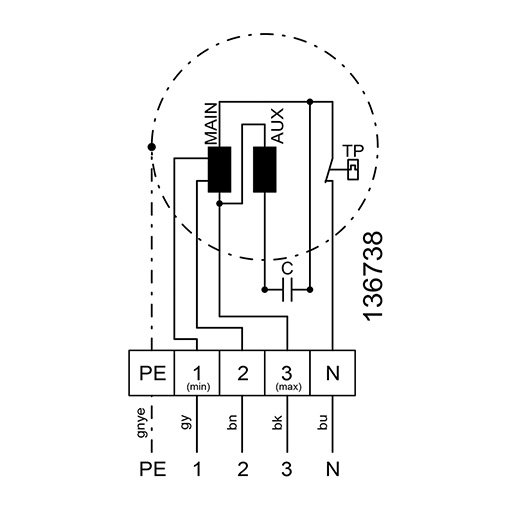

Данные подключенной электрической установки
Номин. частота Hz 50
Hомин. напряжение V 230
Номинальная мощность потребления W 215
Mакс. рабочий ток A 1
Фазы 1~
Тип двигателя 1~
Вид управления двигателя 3-2-1
Защита двигателя TAI
Eмкость конденсатора µF 7
Напряжение конденсатора V 450
Класс изоляции двигателя F
Количество полюсов 4
Степень защиты двигателя IP IP00
Степень защиты соединительной коробки IP
Степень защиты устан. IP
Mин. рабочая температурa °C -25
Номинальный ток A 0.95
Номинальная частота вращения 1/min 1410
Mакс. статич. КПД % 51.9
Mакс. полн. КПД % 55.1
Mакс. допустимая частота (c 3˜ двигателями) Hz -
Mакс. допустимая частота вращения (c EC-двигателями) 1/min -
Mакс. потребл. мощ. W 215
Mакс. потребление тока A 1
Mакс. частота вращения 1/min 1445
Максимальный объем воздуха m³/h 3340
Mин. давлениe Pa -
Mакс. давлениe Pa 215
Макс. допустимая температура окружающей среды при ном данныx °C 60
Макс. допустимая температура рабочей среды при ном данных °C 60
Mакс. допустимая температура окружающей среды °C 60
Mакс. допустимая температура рабочей среды °C 60
Tок блокировки A -
Mин. допустимое напряжение V -
Масса kg 29.7
Измерение шума (октавы)   ∑ 63 Hz 125 Hz 250 Hz 500 Hz 1k Hz 2k Hz 4k Hz 8k Hz
УЗМ на входе LWA5 dB(A) 1 66 50 62 56 57 56 57 53 48
2 64 50 61 55 56 55 56 52 45
3 63 49 59 54 54 54 55 49 42
4 64 37 57 57 57 55 58 52 43
5 67 40 59 59 59 58 60 55 44
УЗМ на выходе LWA6 dB(A) 1 77 46 62 65 72 74 67 62 62
2 75 45 59 63 70 72 65 59 53
3 74 45 58 63 70 71 63 57 51
4 75 34 64 66 70 70 65 61 50
5 78 38 65 68 73 73 68 63 52
УЗМ снаружи корп. LWA2 dB(A) 1 60 47 56 52 50 54 46 48 35
2 58 49 53 50 48 53 46 44 30
3 57 42 51 50 47 52 45 38 26
4 56 34 50 50 47 52 41 33 19
5 58 36 53 52 49 53 44 37 22
Данные согласно Директиве по экологическому проектированию (ErP) в соответствии с Регламентом ЕС 327/2011
Общая эффективность % 57.3
Категория измерения B
Категория эффективности total
Коэффициент полезного действия для оптимальной энергетической эффективности N 75
Регулирование частоты вращения не встроен
Год выпуска см. заводскую табличку
Государственный регистрационный номер Участковый суд г. Мангейм HRB 560366
Место регистрации производителя ruck Ventilatoren GmbH, Германия
Идентификационный номер 158001
Номинальная входная мощность двигателя для оптимальной энергетической эффективности kW 0.206
Объемный поток для оптимальной энергетической эффективности m³/h 2118
Давление для оптимальной энергетической эффективности Pa 181
Число оборотов в минуту для оптимальной энергетической эффективности 1/min 1415
Удельное соотношение Удельное соотношение приближено к 1 и значительно меньше 1,11.
Указания по демонтажу, вторичной переработке и утилизации Необходимо соблюдать указания, приведенные в руководстве по эксплуатации изделия.
Оптимальный срок службы Необходимо соблюдать указания, приведенные в руководстве по эксплуатации изделия.
Описание прочих предметов (например, трубопроводов), используемых при расчете энергетической эффективности вентиляторов, если они не описываются в категории измерения и не поставляются в комплекте с вентилятором. Для расчета энергетической эффективности не используются какие-либо особые предметы, кроме соединительных компонентов, требуемых согласно категории измерения.
