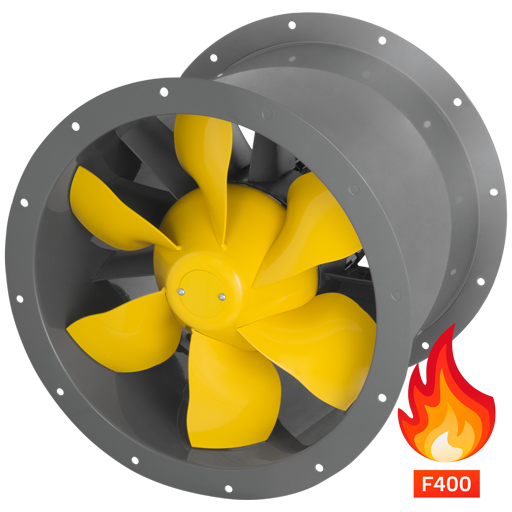

Вентилятори димовидалення AL 560 D4 F4 01


154712

AL 560 D4 F4 01
166676 UAH

Сертифицированы в соответствии с требованиями DIN EN 12101-3 (400 °C / 120 мин.)
Предназначены для установки внутри пожароопасной зоны
Максимально высокий КПД благодаря оснащению ротора и статора оптимизированными с помощью программы CFD трехмерными рабочими колесами
Хорошо продуманная конструкция конусных втулок
Двигатели для вентиляторов дымоудаления класса энергоэффективности IE3
Превышают текущие требования Регламента ErP на 15–20 %
Плавное и ступенчатое регулирование с помощью преобразователя частоты
Двойное назначение для работы в непрерывном режиме при температуре транспортируемой среды до 60 °C

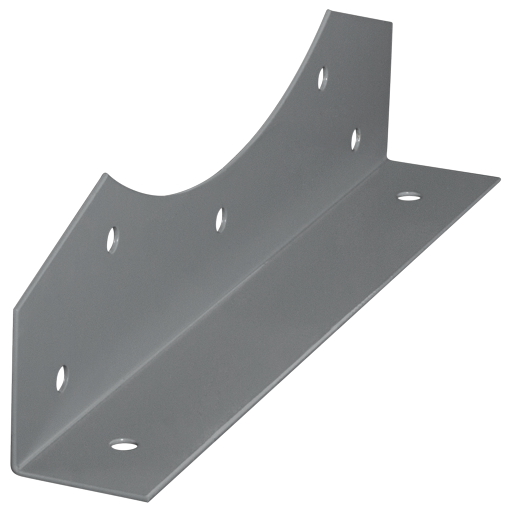

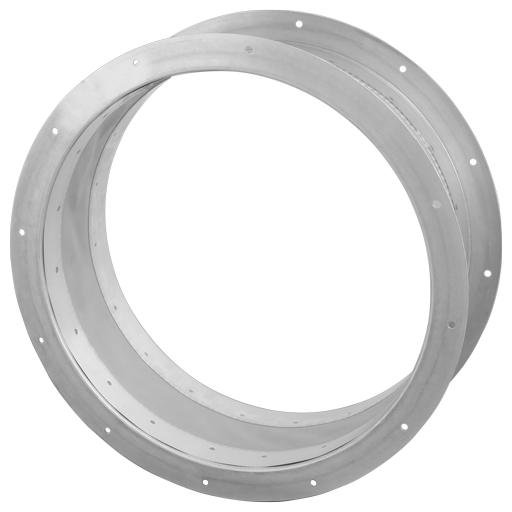

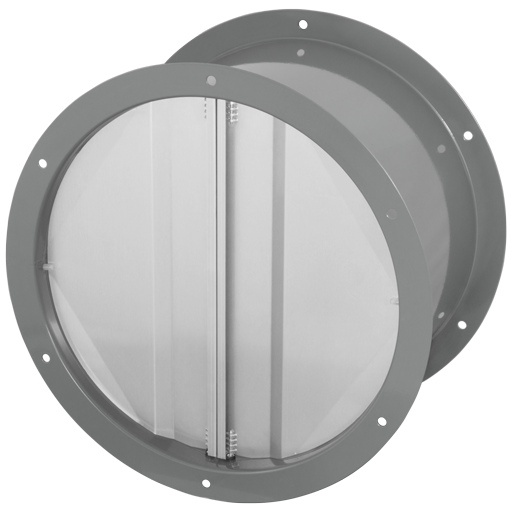

Комплектуются разнообразными, прошедшими необходимые испытания дополнительными принадлежностями

AL 560 D4 F4 01 | 50 Hz
Напруга UN 400 V 3~
Струм Imax 3.35 A
Темп. навкол. середовища tA 60 C
Температура робочого середовища tM 60 C
Захист двигуна
Клас ізоляції H
Маса 47.7 kg
скачать
qV m³/h
Psf Pa
Pf - Pa
U - V
f - Hz
Ι - A
Ρlc - W
Ρl - W
n - 1/min
SFP - W/(m³/s)
ηFa - %
ηt - %
S -

Звукова потужність (LW) dB(A) Діапазон центральної частоти
63 125 250 500 1k 2k 4k 8k
Вхід Lwa5 - - - - - - - - -
Вихід Lwa6 - - - - - - - - -
Зовні корп. Lwa2 - - - - - - - - -

Робоча точка 3
Струм I A 3.3
Спожив. потужність P1 W 1840
Число обертів n 1/min 1601
УЗМ на вході LWA5 dB(A) 90
УЗМ на виході LWA6 dB(A) 91
УЗМ зовні корп. LWA2 dB(A) 72

Нагрів
Темп. припливного повітря -
Потужність - kW
Макс. потужність - kW
Падіння тиску повітря - Pa
Безпосереднє охолодження (DV)
Темп. припливного повітря -
Потужність - kW
Макс. потужність - kW
Падіння тиску повітря - Pa
Витрата - kg/h
Падіння тиску середовища - kPa
Приєднання - mm
Нагрів
Темп. припливного повітря -
Потужність - kW
Макс. потужність - kW
Падіння тиску повітря - Pa
Об'єм води - m³/h
Падіння тиску води - kPa
З'єднувальний елемент - "
Водяне охолодження (PKW)
Темп. припливного повітря -
Потужність - kW
Макс. потужність - kW
Падіння тиску повітр. - Pa
Об'єм води - m³/h
Падіння тиску води - kPa
Приєднання - "
Рекуперація тепла
Темп. припливного повітря -
Потужність - kW
ККД - %
Падіння тиску повітря - Pa
AL 560 D4 F4 01


AL 560 D4 F4 01
Повний тиск


Спожив. потужність P1


Спожив. струм


Статичний ККД


Загальний ККД


Частота обертання


Дані підключеної електричної установки
Номін. частота Hz 50
Hомін. напруга V 400
Номінальна потужність споживання W 1984
Mакс. робочий струм A 3.35
Фази 3~
Тип двигуна 3~
Вид управління двигуна f
Захист двигуна
Ємність конденсатора µF -
Напруга конденсатора V -
Клас ізоляції двигуна H
Кількість полюсів 4
Ступінь захисту двигуна IP IP55
Ступінь захисту з'єднувальної коробки IP
Ступінь захисту устан. IP
Mін. робоча температура °C -20
Номінальний струм A 3.59
Номінальна частота обертання 1/min 1450
Макс. статич. ККД % 51.3
Mакс. повн. ККД % 65.2
Макс. допустима частота (з 3~ двигунами) Hz 55
Макс. допустима частота обертання (з ЄС-двигунами) 1/min -
Mакс. споживана потужність W 2577
Mакс. споживання струму A 3.35
Макс. частота обертів 1/min 1610
Максимальний об'єм повітря m³/h 15380
Мін. тиск Pa -
Макс. тиск Pa 350
Макс. допустима температура навколишнього середовища при ном даних °C 60
Макс. допустима температура робочого середовища при ном даних °C 60
Mакс. допустима температура навколишнього середовища °C 60
Mакс. допустима температура робочого середовища °C 60
Струм блокування A -
Мін. допустима напруга V -
Маса kg 47.7
Вимір шуму (октави)   63 Hz 125 Hz 250 Hz 500 Hz 1k Hz 2k Hz 4k Hz 8k Hz
УЗМ на вході LWA5 dB(A) 1 98 65 76 86 90 94 92 88 79
2 91 63 74 83 85 86 83 78 69
3 90 49 65 81 83 85 82 77 68
4 90 43 62 81 84 86 82 77 68
5 90 43 62 81 84 86 82 75 65
УЗМ на виході LWA6 dB(A) 1 98 64 79 86 91 93 92 87 78
2 90 63 78 81 85 85 82 77 68
3 91 51 74 83 84 86 82 77 68
4 92 48 75 85 85 89 83 77 69
5 92 48 75 85 84 88 83 77 67
УЗМ зовні корп. LWA2 dB(A) 1 78 64 65 67 71 74 72 67 57
2 73 62 66 63 66 68 64 58 51
3 72 51 59 62 66 67 62 56 48
4 73 40 52 62 68 70 62 56 47
5 73 43 54 61 67 70 63 55 44
Данные согласно Директиве по экологическому проектированию (ErP) в соответствии с Регламентом ЕС 327/2011
Общая эффективность % 65
Категория измерения B
Категория эффективности total
Коэффициент полезного действия для оптимальной энергетической эффективности N 69.8
Регулирование частоты вращения -
Год выпуска см. заводскую табличку
Государственный регистрационный номер Участковый суд г. Мангейм HRB 560366
Место регистрации производителя ruck Ventilatoren GmbH, Германия
Идентификационный номер 154712
Номинальная входная мощность двигателя для оптимальной энергетической эффективности kW 1.766
Объемный поток для оптимальной энергетической эффективности m³/h 11407
Давление для оптимальной энергетической эффективности Pa 343
Число оборотов в минуту для оптимальной энергетической эффективности 1/min 1606
Удельное соотношение Удельное соотношение приближено к 1 и значительно меньше 1,11.
Указания по демонтажу, вторичной переработке и утилизации Необходимо соблюдать указания, приведенные в руководстве по эксплуатации изделия.
Оптимальный срок службы Необходимо соблюдать указания, приведенные в руководстве по эксплуатации изделия.
Описание прочих предметов (например, трубопроводов), используемых при расчете энергетической эффективности вентиляторов, если они не описываются в категории измерения и не поставляются в комплекте с вентилятором. Для расчета энергетической эффективности не используются какие-либо особые предметы, кроме соединительных компонентов, требуемых согласно категории измерения.
