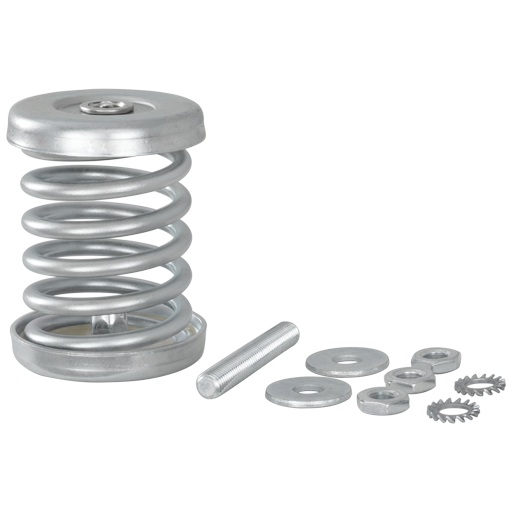

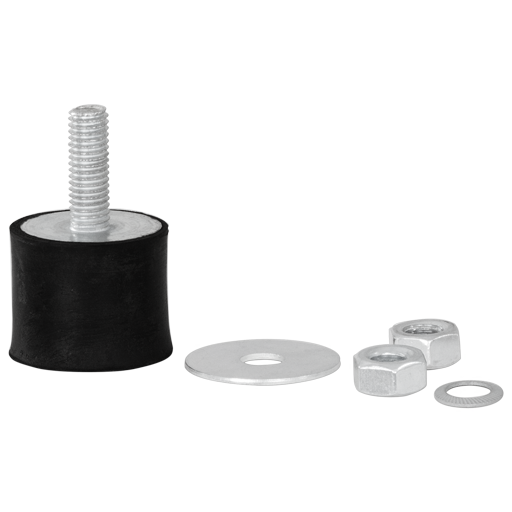

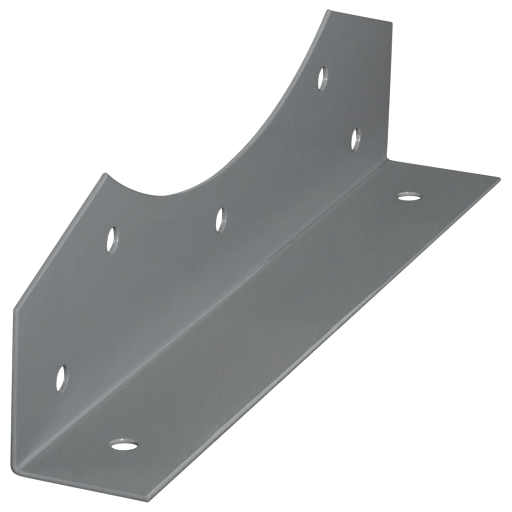

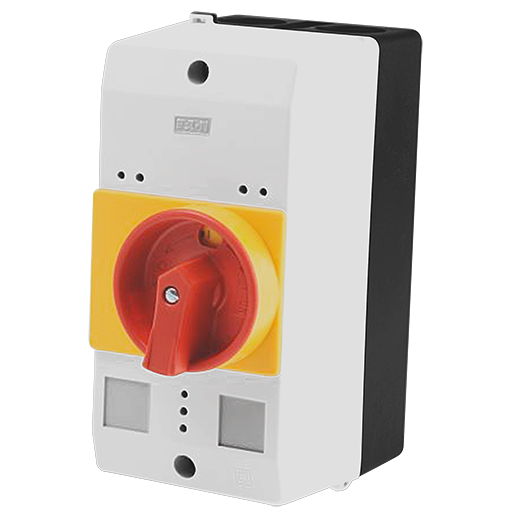

Вентилятори осьові AL 710 D4 01
154141
192726
UAH
Эффективный двигатель, соответствующий стандарту МЭК, класса энергоэффективности IE3, для применения с преобразователем частоты
Оптимизированные с помощью программы CFD трехмерные лопатки ротора и статора
Расположение ротора после статора обеспечивает увеличение давления и повышение эффективности
Коническая ступица для оптимальной подачи воздуха к лопаткам ротора
Превышают текущие требования Регламента ErP на 15–20 %
Температура перемещаемой среды до 60 °C в непрерывном режиме работы
Прочная, но при этом легкая сварная конструкция
Двойное назначение лопаток статора, которые, наряду с эффективными аэродинамическими характеристиками, обеспечивают повышенную жесткость корпуса
.Suitable for outdoor installation
| AL 710 D4 01 | 50 Hz | |
|---|---|
| Напруга UN | 400 V 3~ |
| Струм Imax | 14.00 A |
| Темп. навкол. середовища tA | 60 C |
| Температура робочого середовища tM | 60 C |
| Захист двигуна | |
| Клас ізоляції | F |
| Маса | 98.5 kg |
скачать
| qV | m³/h | |
| Psf | Pa | |
| Pf | - | Pa |
| U | - | V |
| f | - | Hz |
| Ι | - | A |
| Ρlc | - | W |
| Ρl | - | W |
| n | - | 1/min |
| SFP | - | W/(m³/s) |
| ηFa | - | % |
| ηt | - | % |
| S | - | |
| UT | - | V |
| Звукова потужність (LW) dB(A) | Діапазон центральної частоти | |||||||||
| ∑ | 63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | ||
| Вхід | Lwa5 | - | - | - | - | - | - | - | - | - |
| Вихід | Lwa6 | - | - | - | - | - | - | - | - | - |
| Зовні корп. | Lwa2 | - | - | - | - | - | - | - | - | - |
| Робоча точка | 3 | |
|---|---|---|
| Струм I | A | 13.4 |
| Спожив. потужність P1 | W | 7456 |
| Число обертів n | 1/min | 1752 |
| УЗМ на вході LWA5 | dB(A) | 101 |
| УЗМ на виході LWA6 | dB(A) | 100 |
| УЗМ зовні корп. LWA2 | dB(A) | 84 |
| Нагрів | ||
|---|---|---|
| Темп. припливного повітря | - | ℃ |
| Потужність | - | kW |
| Макс. потужність | - | kW |
| Падіння тиску повітря | - | Pa |
| Безпосереднє охолодження (DV) | ||
|---|---|---|
| Темп. припливного повітря | - | ℃ |
| Потужність | - | kW |
| Макс. потужність | - | kW |
| Падіння тиску повітря | - | Pa |
| Витрата | - | kg/h |
| Падіння тиску середовища | - | kPa |
| Приєднання | - | mm |
| Нагрів | ||
|---|---|---|
| Темп. припливного повітря | - | ℃ |
| Потужність | - | kW |
| Макс. потужність | - | kW |
| Падіння тиску повітря | - | Pa |
| Об'єм води | - | m³/h |
| Падіння тиску води | - | kPa |
| З'єднувальний елемент | - | " |
| Водяне охолодження (PKW) | ||
|---|---|---|
| Темп. припливного повітря | - | ℃ |
| Потужність | - | kW |
| Макс. потужність | - | kW |
| Падіння тиску повітр. | - | Pa |
| Об'єм води | - | m³/h |
| Падіння тиску води | - | kPa |
| Приєднання | - | " |
| Рекуперація тепла | ||
|---|---|---|
| Темп. припливного повітря | - | ℃ |
| Потужність | - | kW |
| ККД | - | % |
| Падіння тиску повітря | - | Pa |
AL 710 D4 01
Повний тиск
Спожив. потужність P1
Спожив. струм
Статичний ККД
Загальний ККД
Частота обертання
| Дані підключеної електричної установки | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номін. частота | Hz | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hомін. напруга | V | 400 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Номінальна потужність споживання | W | 5938 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Mакс. робочий струм | A | 14 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Фази | 3~ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Тип двигуна | 3~ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Вид управління двигуна | f | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Захист двигуна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ємність конденсатора | µF | - | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Напруга конденсатора | V | - | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Клас ізоляції двигуна | F | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Кількість полюсів | 4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ступінь захисту двигуна IP | IP55 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ступінь захисту з'єднувальної коробки IP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ступінь захисту устан. IP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Mін. робоча температура | °C | -20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Номінальний струм | A | 11.88 |
|---|---|---|
| Номінальна частота обертання | 1/min | 1480 |
| Макс. статич. ККД | % | 57 |
| Mакс. повн. ККД | % | 77.3 |
| Макс. допустима частота (з 3~ двигунами) | Hz | 60 |
| Макс. допустима частота обертання (з ЄС-двигунами) | 1/min | - |
| Mакс. споживана потужність | W | 8500 |
| Mакс. споживання струму | A | 14 |
| Макс. частота обертів | 1/min | 1920 |
| Максимальний об'єм повітря | m³/h | 33665 |
| Мін. тиск | Pa | - |
| Макс. тиск | Pa | 715 |
| Макс. допустима температура навколишнього середовища при ном даних | °C | 60 |
| Макс. допустима температура робочого середовища при ном даних | °C | 60 |
| Mакс. допустима температура навколишнього середовища | °C | 60 |
| Mакс. допустима температура робочого середовища | °C | 60 |
| Струм блокування | A | - |
| Мін. допустима напруга | V | - |
| Маса | kg | 98.5 |
| Вимір шуму (октави) | ∑ | 63 Hz | 125 Hz | 250 Hz | 500 Hz | 1k Hz | 2k Hz | 4k Hz | 8k Hz | |||
| УЗМ на вході | LWA5 | dB(A) | 1 | 107 | 75 | 88 | 97 | 100 | 103 | 101 | 97 | 89 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | 99 | 72 | 84 | 92 | 94 | 93 | 90 | 85 | 79 | |||
| 3 | 101 | 73 | 85 | 93 | 96 | 96 | 92 | 86 | 78 | |||
| 4 | 102 | 71 | 82 | 93 | 97 | 99 | 94 | 88 | 81 | |||
| 5 | 101 | 65 | 78 | 89 | 94 | 98 | 92 | 86 | 78 | |||
| УЗМ на виході | LWA6 | dB(A) | 1 | 107 | 75 | 87 | 96 | 100 | 103 | 101 | 97 | 89 |
| 2 | 99 | 72 | 85 | 92 | 94 | 93 | 90 | 85 | 78 | |||
| 3 | 100 | 71 | 86 | 93 | 95 | 95 | 91 | 85 | 77 | |||
| 4 | 104 | 68 | 84 | 95 | 99 | 100 | 94 | 88 | 79 | |||
| 5 | 104 | 60 | 81 | 93 | 98 | 100 | 94 | 86 | 77 | |||
| УЗМ зовні корп. | LWA2 | dB(A) | 1 | 88 | 73 | 75 | 78 | 82 | 84 | 81 | 72 | 63 |
| 2 | 82 | 70 | 74 | 74 | 76 | 75 | 71 | 68 | 57 | |||
| 3 | 84 | 72 | 78 | 76 | 78 | 77 | 72 | 65 | 55 | |||
| 4 | 86 | 68 | 73 | 78 | 81 | 81 | 76 | 68 | 58 | |||
| 5 | 84 | 59 | 68 | 77 | 79 | 80 | 76 | 64 | 54 | |||
| Данные согласно Директиве по экологическому проектированию (ErP) в соответствии с Регламентом ЕС 327/2011 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Общая эффективность | % | 72.3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Категория измерения | B | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Категория эффективности | total | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Коэффициент полезного действия для оптимальной энергетической эффективности | N | 73.3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Регулирование частоты вращения | - | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Год выпуска | см. заводскую табличку | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Государственный регистрационный номер | Участковый суд г. Мангейм HRB 560366 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Место регистрации производителя | ruck Ventilatoren GmbH, Германия | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификационный номер | 154141 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Номинальная входная мощность двигателя для оптимальной энергетической эффективности | kW | 6.997 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Объемный поток для оптимальной энергетической эффективности | m³/h | 26357 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Давление для оптимальной энергетической эффективности | Pa | 678 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Число оборотов в минуту для оптимальной энергетической эффективности | 1/min | 1765 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Удельное соотношение | Удельное соотношение приближено к 1 и значительно меньше 1,11. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Указания по демонтажу, вторичной переработке и утилизации | Необходимо соблюдать указания, приведенные в руководстве по эксплуатации изделия. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Оптимальный срок службы | Необходимо соблюдать указания, приведенные в руководстве по эксплуатации изделия. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Описание прочих предметов (например, трубопроводов), используемых при расчете энергетической эффективности вентиляторов, если они не описываются в категории измерения и не поставляются в комплекте с вентилятором. | Для расчета энергетической эффективности не используются какие-либо особые предметы, кроме соединительных компонентов, требуемых согласно категории измерения. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
