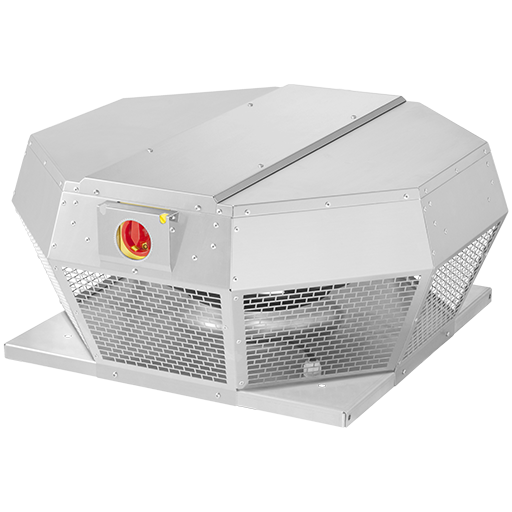

Вентилятори дахові DHA 220 E2P 30


131829

DHA 220 E2P 30
21053 UAH
КУПИТЬ
Центробежный вентилятор с загнутыми назад лопатками
Kорпус из сплава алюминия AlMg3
Регулирование скорости вращения
Bстроенный термовыключатель
C аварийным выключателем

DHA 220 E2P 30 | 50 Hz
Напруга UN 230 V 1~
Струм Imax 0.57 A
Темп. навкол. середовища tA 60 C
Температура робочого середовища tM 60 C
Захист двигуна TAI
Клас ізоляції F
Маса 5.5 kg
скачать
qV m³/h
Psf Pa
Pf - Pa
U - V
f - Hz
Ι - A
Ρlc - W
Ρl - W
n - 1/min
SFP - W/(m³/s)
ηFa - %
ηt - %
S -
Звукова потужність (LW) dB(A) Діапазон центральної частоти
∑ 63 125 250 500 1k 2k 4k 8k
Вхід Lwa5 - - - - - - - - -
Вихід Lwa6 - - - - - - - - -
Зовні корп. Lwa2 - - - - - - - - -
Робоча точка 1 2 3 4 5
Струм I A 0.4 0.5 0.5 0.5 0.5
Спожив. потужність P1 W 78 96 112 105 96
Число обертів n 1/min 2761 2576 2435 2521 2598
УЗМ на вході LWA5 dB(A) 65 66 67 69 72
УЗМ на виході LWA6 dB(A) 70 71 71 74 76
УЗМ зовні корп. LWA2 dB(A) - - - - -
Нагрів
Темп. припливного повітря - ℃
Потужність - kW
Макс. потужність - kW
Падіння тиску повітря - Pa
Безпосереднє охолодження (DV)
Темп. припливного повітря - ℃
Потужність - kW
Макс. потужність - kW
Падіння тиску повітря - Pa
Витрата - kg/h
Падіння тиску середовища - kPa
Приєднання - mm
Нагрів
Темп. припливного повітря - ℃
Потужність - kW
Макс. потужність - kW
Падіння тиску повітря - Pa
Об'єм води - m³/h
Падіння тиску води - kPa
З'єднувальний елемент - "
Водяне охолодження (PKW)
Темп. припливного повітря - ℃
Потужність - kW
Макс. потужність - kW
Падіння тиску повітр. - Pa
Об'єм води - m³/h
Падіння тиску води - kPa
Приєднання - "
Рекуперація тепла
Темп. припливного повітря - ℃
Потужність - kW
ККД - %
Падіння тиску повітря - Pa
DHA 220 E2P 30


DHA 220 E2P 30
Повний тиск


Спожив. потужність P1


Спожив. струм


Статичний ККД


Загальний ККД


Частота обертання


Дані підключеної електричної установки
Номін. частота Hz 50
Hомін. напруга V 230
Номінальна потужність споживання W 110
Mакс. робочий струм A 0.57
Фази 1~
Тип двигуна 1~
Вид управління двигуна V
Захист двигуна TAI
Ємність конденсатора µF 2.5
Напруга конденсатора V 400
Клас ізоляції двигуна F
Кількість полюсів 2
Ступінь захисту двигуна IP IP33
Ступінь захисту з'єднувальної коробки IP IP44
Ступінь захисту устан. IP IPX4
Mін. робоча температура °C -25
Номінальний струм A 0.54
Номінальна частота обертання 1/min 2430
Макс. статич. ККД % 29.9
Mакс. повн. ККД % 30.1
Макс. допустима частота (з 3~ двигунами) Hz -
Макс. допустима частота обертання (з ЄС-двигунами) 1/min -
Mакс. споживана потужність W 110
Mакс. споживання струму A 0.57
Макс. частота обертів 1/min 2760
Максимальний об'єм повітря m³/h 890
Мін. тиск Pa -
Макс. тиск Pa 490
Макс. допустима температура навколишнього середовища при ном даних °C 60
Макс. допустима температура робочого середовища при ном даних °C 60
Mакс. допустима температура навколишнього середовища °C 60
Mакс. допустима температура робочого середовища °C 60
Струм блокування A 0.77
Мін. допустима напруга V 80
Маса kg 5.5
Вимір шуму (октави)   ∑ 63 Hz 125 Hz 250 Hz 500 Hz 1k Hz 2k Hz 4k Hz 8k Hz
УЗМ на вході LWA5 dB(A) 1 65 36 47 54 60 61 58 55 47
2 66 34 46 54 60 61 59 56 50
3 67 31 44 54 61 62 60 58 54
4 69 32 44 56 62 63 62 61 61
5 72 36 46 59 65 66 65 63 65
УЗМ на виході LWA6 dB(A) 1 70 38 49 58 64 65 65 58 49
2 71 36 48 58 64 66 66 59 50
3 71 34 47 57 64 66 67 61 53
4 74 34 45 61 66 67 69 66 62
5 76 36 48 61 68 70 71 68 66
УЗМ зовні корп. LWA2 dB(A) 1 -1 0 0 0 0 0 0 0 0
2 -1 0 0 0 0 0 0 0 0
3 -1 0 0 0 0 0 0 0 0
4 -1 0 0 0 0 0 0 0 0
5 -1 0 0 0 0 0 0 0 0
DHA 220 E2P 30
