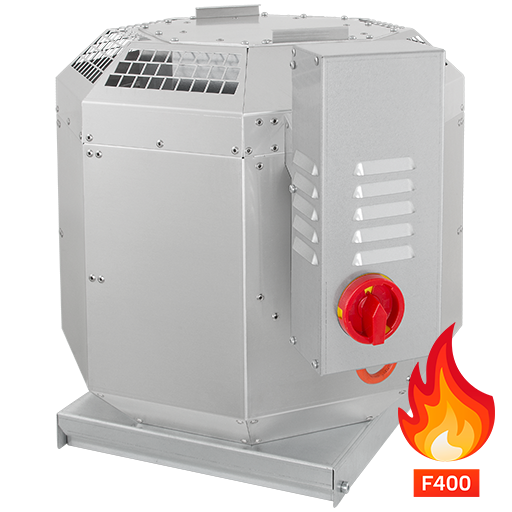

DVN 280 D2 F4 30 | 50 Hz | |
---|---|
Напруга UN | 400 V 3~ |
Струм Imax | 1.13 A |
Темп. навкол. середовища tA | 50 C |
Температура робочого середовища tM | 200 C |
Захист двигуна | |
Клас ізоляції | F |
Маса | 34.5 kg |
qV | m³/h | |
Psf | Pa | |
Pf | - | Pa |
U | - | V |
f | - | Hz |
Ι | - | A |
Ρlc | - | W |
Ρl | - | W |
n | - | 1/min |
SFP | - | W/(m³/s) |
ηFa | - | % |
ηt | - | % |
S | - | |
UT | - | V |
Звукова потужність (LW) dB(A) | Діапазон центральної частоти | |||||||||
∑ | 63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | ||
Вхід | Lwa5 | - | - | - | - | - | - | - | - | - |
Вихід | Lwa6 | - | - | - | - | - | - | - | - | - |
Зовні корп. | Lwa2 | - | - | - | - | - | - | - | - | - |
Робоча точка | 1 | 2 | 3 | 4 | 5 | |
---|---|---|---|---|---|---|
Струм I | A | 0.7 | 0.9 | 1.1 | 1 | 0.9 |
Спожив. потужність P1 | W | 256 | 472 | 626 | 554 | 475 |
Число обертів n | 1/min | 2920 | 2860 | 2810 | 2838 | 2863 |
УЗМ на вході LWA5 | dB(A) | 80 | 80 | 81 | 84 | 86 |
УЗМ на виході LWA6 | dB(A) | 83 | 83 | 86 | 89 | 91 |
УЗМ зовні корп. LWA2 | dB(A) | - | - | - | - | - |
Нагрів | ||
---|---|---|
Темп. припливного повітря | - | ℃ |
Потужність | - | kW |
Макс. потужність | - | kW |
Падіння тиску повітря | - | Pa |
Безпосереднє охолодження (DV) | ||
---|---|---|
Темп. припливного повітря | - | ℃ |
Потужність | - | kW |
Макс. потужність | - | kW |
Падіння тиску повітря | - | Pa |
Витрата | - | kg/h |
Падіння тиску середовища | - | kPa |
Приєднання | - | mm |
Нагрів | ||
---|---|---|
Темп. припливного повітря | - | ℃ |
Потужність | - | kW |
Макс. потужність | - | kW |
Падіння тиску повітря | - | Pa |
Об'єм води | - | m³/h |
Падіння тиску води | - | kPa |
З'єднувальний елемент | - | " |
Водяне охолодження (PKW) | ||
---|---|---|
Темп. припливного повітря | - | ℃ |
Потужність | - | kW |
Макс. потужність | - | kW |
Падіння тиску повітр. | - | Pa |
Об'єм води | - | m³/h |
Падіння тиску води | - | kPa |
Приєднання | - | " |
Рекуперація тепла | ||
---|---|---|
Темп. припливного повітря | - | ℃ |
Потужність | - | kW |
ККД | - | % |
Падіння тиску повітря | - | Pa |
Дані підключеної електричної установки | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Номін. частота | Hz | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Hомін. напруга | V | 400 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Номінальна потужність споживання | W | 627 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Mакс. робочий струм | A | 1.13 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Фази | 3~ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Тип двигуна | 3~ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Вид управління двигуна | f | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Захист двигуна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Ємність конденсатора | µF | - | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Напруга конденсатора | V | - | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Клас ізоляції двигуна | F | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Кількість полюсів | 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Ступінь захисту двигуна IP | IP55 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Ступінь захисту з'єднувальної коробки IP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Ступінь захисту устан. IP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Mін. робоча температура | °C | -20 |
Номінальний струм | A | 1.08 |
---|---|---|
Номінальна частота обертання | 1/min | 2810 |
Макс. статич. ККД | % | 45.4 |
Mакс. повн. ККД | % | 46.2 |
Макс. допустима частота (з 3~ двигунами) | Hz | 50 |
Макс. допустима частота обертання (з ЄС-двигунами) | 1/min | - |
Mакс. споживана потужність | W | 627 |
Mакс. споживання струму | A | 1.13 |
Макс. частота обертів | 1/min | 2920 |
Максимальний об'єм повітря | m³/h | 2710 |
Мін. тиск | Pa | - |
Макс. тиск | Pa | 960 |
Макс. допустима температура навколишнього середовища при ном даних | °C | 50 |
Макс. допустима температура робочого середовища при ном даних | °C | 200 |
Mакс. допустима температура навколишнього середовища | °C | 50 |
Mакс. допустима температура робочого середовища | °C | 200 |
Струм блокування | A | - |
Мін. допустима напруга | V | - |
Маса | kg | 34.5 |
Вимір шуму (октави) | ∑ | 63 Hz | 125 Hz | 250 Hz | 500 Hz | 1k Hz | 2k Hz | 4k Hz | 8k Hz | |||
УЗМ на вході | LWA5 | dB(A) | 1 | 80 | 57 | 69 | 73 | 75 | 73 | 71 | 71 | 64 |
---|---|---|---|---|---|---|---|---|---|---|---|---|
2 | 80 | 57 | 67 | 74 | 74 | 71 | 70 | 72 | 65 | |||
3 | 81 | 51 | 62 | 71 | 76 | 73 | 71 | 72 | 69 | |||
4 | 84 | 50 | 64 | 78 | 79 | 77 | 74 | 73 | 73 | |||
5 | 86 | 52 | 66 | 79 | 82 | 79 | 76 | 74 | 75 | |||
УЗМ на виході | LWA6 | dB(A) | 1 | 83 | 58 | 70 | 77 | 77 | 77 | 75 | 70 | 62 |
2 | 83 | 58 | 69 | 79 | 77 | 76 | 74 | 71 | 63 | |||
3 | 86 | 52 | 64 | 81 | 79 | 80 | 77 | 71 | 67 | |||
4 | 89 | 51 | 67 | 85 | 82 | 82 | 79 | 73 | 69 | |||
5 | 91 | 52 | 68 | 87 | 84 | 83 | 81 | 75 | 73 | |||
УЗМ зовні корп. | LWA2 | dB(A) | 1 | -1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
2 | -1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | |||
3 | -1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | |||
4 | -1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | |||
5 | -1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
Данные согласно Директиве по экологическому проектированию (ErP) в соответствии с Регламентом ЕС 327/2011 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Общая эффективность | % | 56.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Категория измерения | A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Категория эффективности | statisch | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Коэффициент полезного действия для оптимальной энергетической эффективности | N | 68.3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Регулирование частоты вращения | не встроен | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Год выпуска | см. заводскую табличку | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Государственный регистрационный номер | Участковый суд г. Мангейм HRB 560366 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Место регистрации производителя | ruck Ventilatoren GmbH, Германия | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Идентификационный номер | 142177 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Номинальная входная мощность двигателя для оптимальной энергетической эффективности | kW | 0.767 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Объемный поток для оптимальной энергетической эффективности | m³/h | 2179 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Давление для оптимальной энергетической эффективности | Pa | 700 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Число оборотов в минуту для оптимальной энергетической эффективности | 1/min | 2761 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Удельное соотношение | Удельное соотношение приближено к 1 и значительно меньше 1,11. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Указания по демонтажу, вторичной переработке и утилизации | Необходимо соблюдать указания, приведенные в руководстве по эксплуатации изделия. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Оптимальный срок службы | Необходимо соблюдать указания, приведенные в руководстве по эксплуатации изделия. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Описание прочих предметов (например, трубопроводов), используемых при расчете энергетической эффективности вентиляторов, если они не описываются в категории измерения и не поставляются в комплекте с вентилятором. | Для расчета энергетической эффективности не используются какие-либо особые предметы, кроме соединительных компонентов, требуемых согласно категории измерения. |
