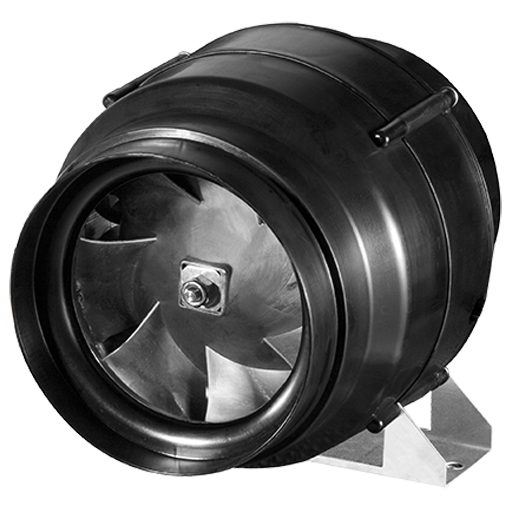

Вентилятори канальні для круглих повітропроводів EL 150L E2M 01
122228
13674
UAH
Диагональные крыльчатки со статором
С пластмассовым корпусом
3 cкорости или регулирование скорости вращения
Bстроенный термовыключатель
Bкл. монтажный кронштейн
| EL 150L E2M 01 | 50 Hz | |
|---|---|
| Напруга UN | 230 V 1~ |
| Струм Imax | 0.64 A |
| Темп. навкол. середовища tA | 50 C |
| Температура робочого середовища tM | 50 C |
| Захист двигуна | TAI |
| Клас ізоляції | F |
| Маса | 3.4 kg |
скачать
| qV | m³/h | |
| Psf | Pa | |
| Pf | - | Pa |
| U | - | V |
| f | - | Hz |
| Ι | - | A |
| Ρlc | - | W |
| Ρl | - | W |
| n | - | 1/min |
| SFP | - | W/(m³/s) |
| ηFa | - | % |
| ηt | - | % |
| S | - | |
| UT | - | V |
| Звукова потужність (LW) dB(A) | Діапазон центральної частоти | |||||||||
| ∑ | 63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | ||
| Вхід | Lwa5 | - | - | - | - | - | - | - | - | - |
| Вихід | Lwa6 | - | - | - | - | - | - | - | - | - |
| Зовні корп. | Lwa2 | - | - | - | - | - | - | - | - | - |
| Робоча точка | 1 | 2 | 3 | 4 | 5 | |
|---|---|---|---|---|---|---|
| Струм I | A | 0.4 | 0.5 | 0.6 | 0.6 | 0.6 |
| Спожив. потужність P1 | W | 85 | 100 | 120 | 128 | 128 |
| Число обертів n | 1/min | 2862 | 2775 | 2645 | 2598 | 2616 |
| УЗМ на вході LWA5 | dB(A) | 76 | 76 | 72 | 72 | 74 |
| УЗМ на виході LWA6 | dB(A) | 78 | 79 | 75 | 73 | 74 |
| УЗМ зовні корп. LWA2 | dB(A) | 68 | 67 | 64 | 64 | 66 |
| Нагрів | ||
|---|---|---|
| Темп. припливного повітря | - | ℃ |
| Потужність | - | kW |
| Макс. потужність | - | kW |
| Падіння тиску повітря | - | Pa |
| Безпосереднє охолодження (DV) | ||
|---|---|---|
| Темп. припливного повітря | - | ℃ |
| Потужність | - | kW |
| Макс. потужність | - | kW |
| Падіння тиску повітря | - | Pa |
| Витрата | - | kg/h |
| Падіння тиску середовища | - | kPa |
| Приєднання | - | mm |
| Нагрів | ||
|---|---|---|
| Темп. припливного повітря | - | ℃ |
| Потужність | - | kW |
| Макс. потужність | - | kW |
| Падіння тиску повітря | - | Pa |
| Об'єм води | - | m³/h |
| Падіння тиску води | - | kPa |
| З'єднувальний елемент | - | " |
| Водяне охолодження (PKW) | ||
|---|---|---|
| Темп. припливного повітря | - | ℃ |
| Потужність | - | kW |
| Макс. потужність | - | kW |
| Падіння тиску повітр. | - | Pa |
| Об'єм води | - | m³/h |
| Падіння тиску води | - | kPa |
| Приєднання | - | " |
| Рекуперація тепла | ||
|---|---|---|
| Темп. припливного повітря | - | ℃ |
| Потужність | - | kW |
| ККД | - | % |
| Падіння тиску повітря | - | Pa |
EL 150L E2M 01
Повний тиск
Спожив. потужність P1
Спожив. струм
Статичний ККД
Загальний ККД
Частота обертання
| Дані підключеної електричної установки | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номін. частота | Hz | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hомін. напруга | V | 230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Номінальна потужність споживання | W | 130 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Mакс. робочий струм | A | 0.64 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Фази | 1~ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Тип двигуна | 1~ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Вид управління двигуна | 3-2-1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Захист двигуна | TAI | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ємність конденсатора | µF | 3,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Напруга конденсатора | V | 450 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Клас ізоляції двигуна | F | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Кількість полюсів | 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ступінь захисту двигуна IP | IP00 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ступінь захисту з'єднувальної коробки IP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ступінь захисту устан. IP | IPX4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Mін. робоча температура | °C | -25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Номінальний струм | A | 0.61 |
|---|---|---|
| Номінальна частота обертання | 1/min | 2600 |
| Макс. статич. ККД | % | 31.7 |
| Mакс. повн. ККД | % | 35 |
| Макс. допустима частота (з 3~ двигунами) | Hz | - |
| Макс. допустима частота обертання (з ЄС-двигунами) | 1/min | - |
| Mакс. споживана потужність | W | 130 |
| Mакс. споживання струму | A | 0.64 |
| Макс. частота обертів | 1/min | 2870 |
| Максимальний об'єм повітря | m³/h | 790 |
| Мін. тиск | Pa | - |
| Макс. тиск | Pa | 445 |
| Макс. допустима температура навколишнього середовища при ном даних | °C | 50 |
| Макс. допустима температура робочого середовища при ном даних | °C | 50 |
| Mакс. допустима температура навколишнього середовища | °C | 50 |
| Mакс. допустима температура робочого середовища | °C | 50 |
| Струм блокування | A | - |
| Мін. допустима напруга | V | 230 |
| Маса | kg | 3.4 |
| Вимір шуму (октави) | ∑ | 63 Hz | 125 Hz | 250 Hz | 500 Hz | 1k Hz | 2k Hz | 4k Hz | 8k Hz | |||
| УЗМ на вході | LWA5 | dB(A) | 1 | 76 | 47 | 56 | 64 | 70 | 72 | 69 | 67 | 59 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | 76 | 48 | 57 | 64 | 70 | 71 | 69 | 67 | 58 | |||
| 3 | 72 | 41 | 49 | 59 | 66 | 68 | 65 | 62 | 52 | |||
| 4 | 72 | 40 | 48 | 57 | 67 | 68 | 65 | 61 | 52 | |||
| 5 | 74 | 40 | 49 | 58 | 68 | 69 | 68 | 63 | 54 | |||
| УЗМ на виході | LWA6 | dB(A) | 1 | 78 | 44 | 56 | 64 | 71 | 74 | 71 | 68 | 61 |
| 2 | 79 | 46 | 58 | 65 | 72 | 75 | 72 | 69 | 63 | |||
| 3 | 75 | 46 | 55 | 62 | 69 | 71 | 68 | 63 | 55 | |||
| 4 | 73 | 46 | 49 | 60 | 67 | 68 | 66 | 61 | 52 | |||
| 5 | 74 | 45 | 49 | 62 | 67 | 69 | 68 | 62 | 53 | |||
| УЗМ зовні корп. | LWA2 | dB(A) | 1 | 68 | 51 | 47 | 60 | 58 | 63 | 63 | 53 | 45 |
| 2 | 67 | 52 | 47 | 60 | 58 | 62 | 62 | 52 | 44 | |||
| 3 | 64 | 44 | 44 | 58 | 54 | 59 | 59 | 48 | 39 | |||
| 4 | 64 | 40 | 43 | 58 | 54 | 58 | 59 | 47 | 37 | |||
| 5 | 66 | 41 | 45 | 61 | 56 | 59 | 61 | 49 | 38 | |||
