EM DUO 200 EC 01 | 50 Hz | |
---|---|
Напруга UN | 230 V 1~ |
Струм Imax | 0.99 A |
Темп. навкол. середовища tA | 40 C |
Температура робочого середовища tM | 40 C |
Захист двигуна | TEC |
Клас ізоляції | F |
Маса | 40 kg |
qV | m³/h | |
Psf | Pa | |
Pf | - | Pa |
U | - | V |
f | - | Hz |
Ι | - | A |
Ρlc | - | W |
Ρl | - | W |
n | - | 1/min |
SFP | - | W/(m³/s) |
ηFa | - | % |
ηt | - | % |
S | - | |
UT | - | V |
Звукова потужність (LW) dB(A) | Діапазон центральної частоти | |||||||||
∑ | 63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | ||
Вхід | Lwa5 | - | - | - | - | - | - | - | - | - |
Вихід | Lwa6 | - | - | - | - | - | - | - | - | - |
Зовні корп. | Lwa2 | - | - | - | - | - | - | - | - | - |
Робоча точка | 1 | 2 | 3 | 4 | 5 | |
---|---|---|---|---|---|---|
Струм I | A | 0.9 | 0.8 | 0.9 | 0.9 | 0.9 |
Спожив. потужність P1 | W | 106 | 102 | 105 | 115 | 117 |
Число обертів n | 1/min | 3057 | 3107 | 3049 | 2924 | 2920 |
УЗМ на вході LWA5 | dB(A) | 65 | 65 | 69 | 69 | 70 |
УЗМ на виході LWA6 | dB(A) | 67 | 66 | 69 | 70 | 71 |
УЗМ зовні корп. LWA2 | dB(A) | 56 | 57 | 58 | 57 | 59 |
Нагрів | ||
---|---|---|
Темп. припливного повітря | - | ℃ |
Потужність | - | kW |
Макс. потужність | - | kW |
Падіння тиску повітря | - | Pa |
Безпосереднє охолодження (DV) | ||
---|---|---|
Темп. припливного повітря | - | ℃ |
Потужність | - | kW |
Макс. потужність | - | kW |
Падіння тиску повітря | - | Pa |
Витрата | - | kg/h |
Падіння тиску середовища | - | kPa |
Приєднання | - | mm |
Нагрів | ||
---|---|---|
Темп. припливного повітря | - | ℃ |
Потужність | - | kW |
Макс. потужність | - | kW |
Падіння тиску повітря | - | Pa |
Об'єм води | - | m³/h |
Падіння тиску води | - | kPa |
З'єднувальний елемент | - | " |
Водяне охолодження (PKW) | ||
---|---|---|
Темп. припливного повітря | - | ℃ |
Потужність | - | kW |
Макс. потужність | - | kW |
Падіння тиску повітр. | - | Pa |
Об'єм води | - | m³/h |
Падіння тиску води | - | kPa |
Приєднання | - | " |
Рекуперація тепла | ||
---|---|---|
Темп. припливного повітря | - | ℃ |
Потужність | - | kW |
ККД | - | % |
Падіння тиску повітря | - | Pa |

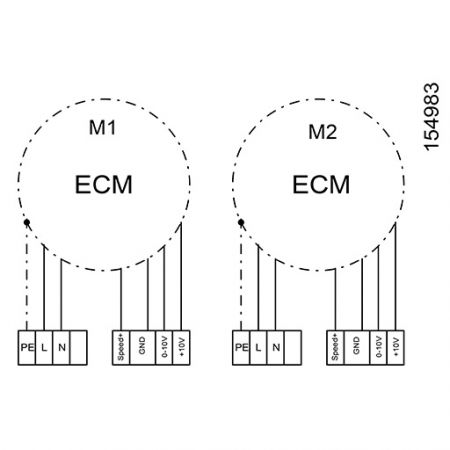

Дані підключеної електричної установки | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Номін. частота | Hz | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Hомін. напруга | V | 230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Номінальна потужність споживання | W | 117 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Mакс. робочий струм | A | 0.99 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Фази | 1~ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Тип двигуна | EC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Вид управління двигуна | 0-10V | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Захист двигуна | TEC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Ємність конденсатора | µF | - | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Напруга конденсатора | V | - | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Клас ізоляції двигуна | F | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Кількість полюсів | - | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Ступінь захисту двигуна IP | IP54 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Ступінь захисту з'єднувальної коробки IP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Ступінь захисту устан. IP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Mін. робоча температура | °C | -30 |
Номінальний струм | A | 0.94 |
---|---|---|
Номінальна частота обертання | 1/min | 2920 |
Макс. статич. ККД | % | 33.2 |
Mакс. повн. ККД | % | 36.4 |
Макс. допустима частота (з 3~ двигунами) | Hz | - |
Макс. допустима частота обертання (з ЄС-двигунами) | 1/min | - |
Mакс. споживана потужність | W | 117 |
Mакс. споживання струму | A | 0.99 |
Макс. частота обертів | 1/min | 3150 |
Максимальний об'єм повітря | m³/h | 1015 |
Мін. тиск | Pa | - |
Макс. тиск | Pa | 420 |
Макс. допустима температура навколишнього середовища при ном даних | °C | 40 |
Макс. допустима температура робочого середовища при ном даних | °C | 40 |
Mакс. допустима температура навколишнього середовища | °C | 40 |
Mакс. допустима температура робочого середовища | °C | 40 |
Струм блокування | A | - |
Мін. допустима напруга | V | - |
Маса | kg | 40 |
Вимір шуму (октави) | ∑ | 63 Hz | 125 Hz | 250 Hz | 500 Hz | 1k Hz | 2k Hz | 4k Hz | 8k Hz | |||
УЗМ на вході | LWA5 | dB(A) | 1 | 65 | 47 | 56 | 57 | 60 | 59 | 57 | 55 | 47 |
---|---|---|---|---|---|---|---|---|---|---|---|---|
2 | 65 | 49 | 57 | 56 | 59 | 58 | 56 | 53 | 46 | |||
3 | 69 | 46 | 59 | 58 | 64 | 63 | 60 | 56 | 49 | |||
4 | 69 | 48 | 56 | 57 | 64 | 64 | 60 | 58 | 51 | |||
5 | 70 | 52 | 58 | 59 | 65 | 65 | 61 | 59 | 53 | |||
УЗМ на виході | LWA6 | dB(A) | 1 | 67 | 48 | 56 | 57 | 61 | 62 | 58 | 56 | 48 |
2 | 66 | 50 | 56 | 55 | 62 | 61 | 56 | 54 | 47 | |||
3 | 69 | 46 | 58 | 59 | 64 | 65 | 60 | 57 | 48 | |||
4 | 70 | 49 | 55 | 59 | 63 | 66 | 60 | 59 | 51 | |||
5 | 71 | 51 | 58 | 61 | 64 | 67 | 61 | 60 | 53 | |||
УЗМ зовні корп. | LWA2 | dB(A) | 1 | 56 | 47 | 53 | 51 | 48 | 42 | 37 | 34 | 28 |
2 | 57 | 48 | 53 | 50 | 47 | 41 | 35 | 32 | 27 | |||
3 | 58 | 45 | 53 | 52 | 52 | 44 | 37 | 33 | 26 | |||
4 | 57 | 48 | 51 | 53 | 52 | 45 | 37 | 35 | 27 | |||
5 | 59 | 49 | 54 | 54 | 53 | 46 | 39 | 36 | 28 |
