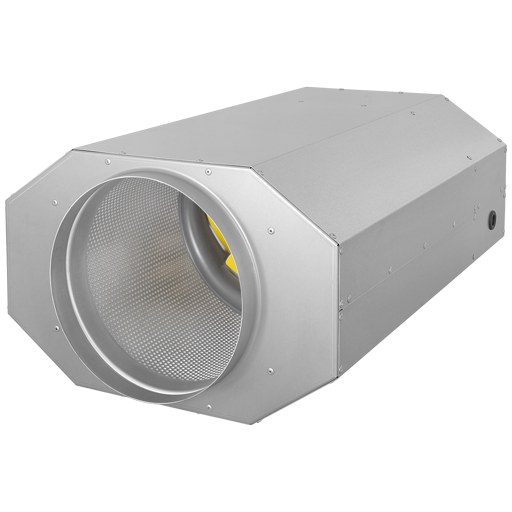

Вентилятори канальні для круглих повітропроводів EMI 160 E2M 25W O 01
158109
21724
UAH
AC-двигатель с 3 ступенями регулирования
Kорпус из оцинкованной листовой стали
Оптимизированные, очень высокие звукоизоляционные характеристики благодаря встроенному глушителю на стороне всасывания и звукоизоляции минеральной ватой
Компактная конструкция
| EMI 160 E2M 25W O 01 | 50 Hz | |
|---|---|
| Напруга UN | 230 V 1~ |
| Струм Imax | 0.22 A |
| Темп. навкол. середовища tA | 60 C |
| Температура робочого середовища tM | 60 C |
| Захист двигуна | TAI |
| Клас ізоляції | F |
| Маса | 10.1 kg |
скачать
| qV | m³/h | |
| Psf | Pa | |
| Pf | - | Pa |
| U | - | V |
| f | - | Hz |
| Ι | - | A |
| Ρlc | - | W |
| Ρl | - | W |
| n | - | 1/min |
| SFP | - | W/(m³/s) |
| ηFa | - | % |
| ηt | - | % |
| S | - | |
| UT | - | V |
| Звукова потужність (LW) dB(A) | Діапазон центральної частоти | |||||||||
| ∑ | 63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | ||
| Вхід | Lwa5 | - | - | - | - | - | - | - | - | - |
| Вихід | Lwa6 | - | - | - | - | - | - | - | - | - |
| Зовні корп. | Lwa2 | - | - | - | - | - | - | - | - | - |
| Робоча точка | 1 | 2 | 3 | 4 | 5 | |
|---|---|---|---|---|---|---|
| Струм I | A | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 |
| Спожив. потужність P1 | W | 40 | 40 | 45 | 47 | 44 |
| Число обертів n | 1/min | 2828 | 2813 | 2745 | 2735 | 2781 |
| УЗМ на вході LWA5 | dB(A) | 55 | 51 | 49 | 49 | 50 |
| УЗМ на виході LWA6 | dB(A) | 66 | 64 | 67 | 67 | 68 |
| УЗМ зовні корп. LWA2 | dB(A) | 52 | 52 | 51 | 50 | 51 |
| Нагрів | ||
|---|---|---|
| Темп. припливного повітря | - | ℃ |
| Потужність | - | kW |
| Макс. потужність | - | kW |
| Падіння тиску повітря | - | Pa |
| Безпосереднє охолодження (DV) | ||
|---|---|---|
| Темп. припливного повітря | - | ℃ |
| Потужність | - | kW |
| Макс. потужність | - | kW |
| Падіння тиску повітря | - | Pa |
| Витрата | - | kg/h |
| Падіння тиску середовища | - | kPa |
| Приєднання | - | mm |
| Нагрів | ||
|---|---|---|
| Темп. припливного повітря | - | ℃ |
| Потужність | - | kW |
| Макс. потужність | - | kW |
| Падіння тиску повітря | - | Pa |
| Об'єм води | - | m³/h |
| Падіння тиску води | - | kPa |
| З'єднувальний елемент | - | " |
| Водяне охолодження (PKW) | ||
|---|---|---|
| Темп. припливного повітря | - | ℃ |
| Потужність | - | kW |
| Макс. потужність | - | kW |
| Падіння тиску повітр. | - | Pa |
| Об'єм води | - | m³/h |
| Падіння тиску води | - | kPa |
| Приєднання | - | " |
| Рекуперація тепла | ||
|---|---|---|
| Темп. припливного повітря | - | ℃ |
| Потужність | - | kW |
| ККД | - | % |
| Падіння тиску повітря | - | Pa |
EMI 160 E2M 25W O 01
Повний тиск
Спожив. потужність P1
Спожив. струм
Статичний ККД
Загальний ККД
Частота обертання

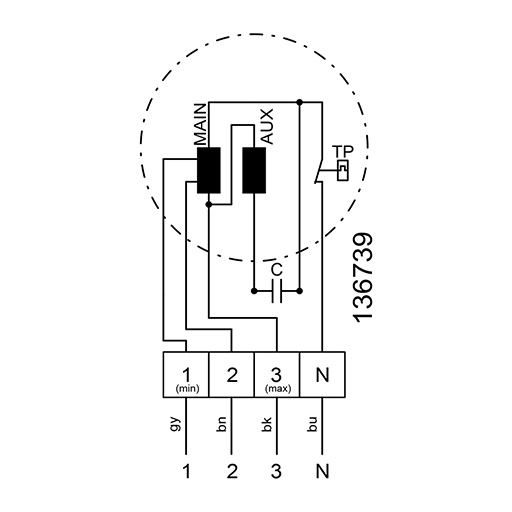

| Дані підключеної електричної установки | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номін. частота | Hz | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hомін. напруга | V | 230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Номінальна потужність споживання | W | 47 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Mакс. робочий струм | A | 0.22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Фази | 1~ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Тип двигуна | 1~ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Вид управління двигуна | 3-2-1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Захист двигуна | TAI | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ємність конденсатора | µF | 1,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Напруга конденсатора | V | 450 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Клас ізоляції двигуна | F | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Кількість полюсів | 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ступінь захисту двигуна IP | IP00 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ступінь захисту з'єднувальної коробки IP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ступінь захисту устан. IP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Mін. робоча температура | °C | -25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Номінальний струм | A | 0.21 |
|---|---|---|
| Номінальна частота обертання | 1/min | 2740 |
| Макс. статич. ККД | % | 30.6 |
| Mакс. повн. ККД | % | 35 |
| Макс. допустима частота (з 3~ двигунами) | Hz | - |
| Макс. допустима частота обертання (з ЄС-двигунами) | 1/min | - |
| Mакс. споживана потужність | W | 47 |
| Mакс. споживання струму | A | 0.22 |
| Макс. частота обертів | 1/min | 2830 |
| Максимальний об'єм повітря | m³/h | 630 |
| Мін. тиск | Pa | - |
| Макс. тиск | Pa | 200 |
| Макс. допустима температура навколишнього середовища при ном даних | °C | 60 |
| Макс. допустима температура робочого середовища при ном даних | °C | 60 |
| Mакс. допустима температура навколишнього середовища | °C | 60 |
| Mакс. допустима температура робочого середовища | °C | 60 |
| Струм блокування | A | - |
| Мін. допустима напруга | V | - |
| Маса | kg | 10.1 |
| Вимір шуму (октави) | ∑ | 63 Hz | 125 Hz | 250 Hz | 500 Hz | 1k Hz | 2k Hz | 4k Hz | 8k Hz | |||
| УЗМ на вході | LWA5 | dB(A) | 1 | 55 | 44 | 54 | 42 | 44 | 37 | 30 | 32 | 25 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | 51 | 37 | 46 | 42 | 44 | 37 | 31 | 34 | 29 | |||
| 3 | 49 | 34 | 40 | 42 | 44 | 38 | 32 | 37 | 32 | |||
| 4 | 49 | 33 | 40 | 42 | 44 | 38 | 32 | 39 | 34 | |||
| 5 | 50 | 34 | 43 | 41 | 45 | 40 | 34 | 42 | 36 | |||
| УЗМ на виході | LWA6 | dB(A) | 1 | 66 | 37 | 51 | 55 | 60 | 61 | 58 | 54 | 44 |
| 2 | 64 | 38 | 53 | 55 | 59 | 60 | 57 | 52 | 41 | |||
| 3 | 67 | 27 | 45 | 57 | 61 | 62 | 60 | 58 | 49 | |||
| 4 | 67 | 31 | 45 | 58 | 60 | 62 | 60 | 59 | 51 | |||
| 5 | 68 | 34 | 47 | 58 | 62 | 64 | 61 | 60 | 51 | |||
| УЗМ зовні корп. | LWA2 | dB(A) | 1 | 52 | 38 | 42 | 40 | 49 | 42 | 43 | 36 | 22 |
| 2 | 52 | 35 | 44 | 40 | 49 | 42 | 43 | 32 | 18 | |||
| 3 | 51 | 27 | 34 | 43 | 47 | 44 | 42 | 33 | 22 | |||
| 4 | 50 | 27 | 35 | 44 | 47 | 42 | 38 | 32 | 22 | |||
| 5 | 51 | 33 | 35 | 44 | 48 | 43 | 39 | 32 | 23 | |||
