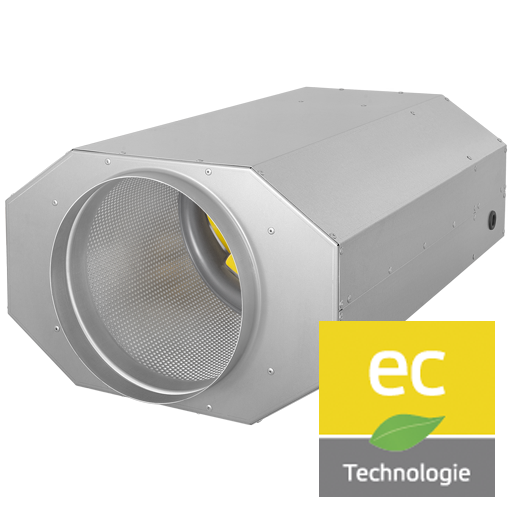

Вентилятори канальні для круглих повітропроводів EMI 200 EC 120W O 01
158211
37255
UAH
Высокоэффективный ЕС-двигатель со встроенной электроникой
Kорпус из оцинкованной листовой стали
Оптимизированные, очень высокие звукоизоляционные характеристики благодаря встроенному глушителю на стороне всасывания и звукоизоляции минеральной ватой
Компактная конструкция
| EMI 200 EC 120W O 01 | 50 Hz | |
|---|---|
| Напруга UN | 230 V 1~ |
| Струм Imax | 1.00 A |
| Темп. навкол. середовища tA | 45 C |
| Температура робочого середовища tM | 45 C |
| Захист двигуна | TEC |
| Клас ізоляції | F |
| Маса | 12.8 kg |
скачать
| qV | m³/h | |
| Psf | Pa | |
| Pf | - | Pa |
| U | - | V |
| f | - | Hz |
| Ι | - | A |
| Ρlc | - | W |
| Ρl | - | W |
| n | - | 1/min |
| SFP | - | W/(m³/s) |
| ηFa | - | % |
| ηt | - | % |
| S | - | |
| UT | - | V |
| Звукова потужність (LW) dB(A) | Діапазон центральної частоти | |||||||||
| ∑ | 63 | 125 | 250 | 500 | 1k | 2k | 4k | 8k | ||
| Вхід | Lwa5 | - | - | - | - | - | - | - | - | - |
| Вихід | Lwa6 | - | - | - | - | - | - | - | - | - |
| Зовні корп. | Lwa2 | - | - | - | - | - | - | - | - | - |
| Робоча точка | 1 | 2 | 3 | 4 | 5 | |
|---|---|---|---|---|---|---|
| Струм I | A | 0.8 | 0.8 | 0.9 | 0.9 | 0.9 |
| Спожив. потужність P1 | W | 97 | 100 | 118 | 117 | 118 |
| Число обертів n | 1/min | 3161 | 3120 | 2915 | 2841 | 2887 |
| УЗМ на вході LWA5 | dB(A) | 62 | 64 | 61 | 61 | 64 |
| УЗМ на виході LWA6 | dB(A) | 77 | 76 | 77 | 78 | 80 |
| УЗМ зовні корп. LWA2 | dB(A) | 59 | 61 | 60 | 59 | 62 |
| Нагрів | ||
|---|---|---|
| Темп. припливного повітря | - | ℃ |
| Потужність | - | kW |
| Макс. потужність | - | kW |
| Падіння тиску повітря | - | Pa |
| Безпосереднє охолодження (DV) | ||
|---|---|---|
| Темп. припливного повітря | - | ℃ |
| Потужність | - | kW |
| Макс. потужність | - | kW |
| Падіння тиску повітря | - | Pa |
| Витрата | - | kg/h |
| Падіння тиску середовища | - | kPa |
| Приєднання | - | mm |
| Нагрів | ||
|---|---|---|
| Темп. припливного повітря | - | ℃ |
| Потужність | - | kW |
| Макс. потужність | - | kW |
| Падіння тиску повітря | - | Pa |
| Об'єм води | - | m³/h |
| Падіння тиску води | - | kPa |
| З'єднувальний елемент | - | " |
| Водяне охолодження (PKW) | ||
|---|---|---|
| Темп. припливного повітря | - | ℃ |
| Потужність | - | kW |
| Макс. потужність | - | kW |
| Падіння тиску повітр. | - | Pa |
| Об'єм води | - | m³/h |
| Падіння тиску води | - | kPa |
| Приєднання | - | " |
| Рекуперація тепла | ||
|---|---|---|
| Темп. припливного повітря | - | ℃ |
| Потужність | - | kW |
| ККД | - | % |
| Падіння тиску повітря | - | Pa |
EMI 200 EC 120W O 01
Повний тиск
Спожив. потужність P1
Спожив. струм
Статичний ККД
Загальний ККД
Частота обертання
| Дані підключеної електричної установки | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номін. частота | Hz | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hомін. напруга | V | 230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Номінальна потужність споживання | W | 119 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Mакс. робочий струм | A | 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Фази | 1~ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Тип двигуна | EC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Вид управління двигуна | 0-10V | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Захист двигуна | TEC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ємність конденсатора | µF | - | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Напруга конденсатора | V | - | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Клас ізоляції двигуна | F | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Кількість полюсів | - | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ступінь захисту двигуна IP | IP54 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ступінь захисту з'єднувальної коробки IP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ступінь захисту устан. IP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Mін. робоча температура | °C | -30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Номінальний струм | A | 0.94 |
|---|---|---|
| Номінальна частота обертання | 1/min | 2840 |
| Макс. статич. ККД | % | 41.9 |
| Mакс. повн. ККД | % | 46.3 |
| Макс. допустима частота (з 3~ двигунами) | Hz | - |
| Макс. допустима частота обертання (з ЄС-двигунами) | 1/min | - |
| Mакс. споживана потужність | W | 119 |
| Mакс. споживання струму | A | 1 |
| Макс. частота обертів | 1/min | 3160 |
| Максимальний об'єм повітря | m³/h | 1140 |
| Мін. тиск | Pa | - |
| Макс. тиск | Pa | 375 |
| Макс. допустима температура навколишнього середовища при ном даних | °C | 45 |
| Макс. допустима температура робочого середовища при ном даних | °C | 45 |
| Mакс. допустима температура навколишнього середовища | °C | 45 |
| Mакс. допустима температура робочого середовища | °C | 45 |
| Струм блокування | A | - |
| Мін. допустима напруга | V | - |
| Маса | kg | 12.8 |
| Вимір шуму (октави) | ∑ | 63 Hz | 125 Hz | 250 Hz | 500 Hz | 1k Hz | 2k Hz | 4k Hz | 8k Hz | |||
| УЗМ на вході | LWA5 | dB(A) | 1 | 62 | 51 | 60 | 53 | 54 | 48 | 46 | 48 | 41 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | 64 | 46 | 60 | 56 | 59 | 49 | 47 | 49 | 42 | |||
| 3 | 61 | 35 | 45 | 56 | 57 | 49 | 46 | 50 | 45 | |||
| 4 | 61 | 36 | 47 | 56 | 57 | 50 | 46 | 51 | 47 | |||
| 5 | 64 | 41 | 51 | 58 | 60 | 53 | 50 | 53 | 50 | |||
| УЗМ на виході | LWA6 | dB(A) | 1 | 77 | 45 | 58 | 66 | 70 | 73 | 69 | 65 | 57 |
| 2 | 76 | 50 | 60 | 65 | 70 | 72 | 68 | 64 | 55 | |||
| 3 | 77 | 39 | 52 | 69 | 70 | 73 | 68 | 65 | 57 | |||
| 4 | 78 | 40 | 52 | 71 | 70 | 74 | 68 | 66 | 58 | |||
| 5 | 80 | 41 | 55 | 72 | 73 | 76 | 71 | 68 | 61 | |||
| УЗМ зовні корп. | LWA2 | dB(A) | 1 | 59 | 47 | 52 | 54 | 52 | 49 | 50 | 48 | 37 |
| 2 | 61 | 50 | 56 | 53 | 55 | 48 | 48 | 47 | 35 | |||
| 3 | 60 | 40 | 49 | 57 | 56 | 48 | 49 | 45 | 34 | |||
| 4 | 59 | 38 | 43 | 56 | 54 | 49 | 47 | 42 | 33 | |||
| 5 | 62 | 43 | 47 | 59 | 58 | 50 | 48 | 42 | 34 | |||
