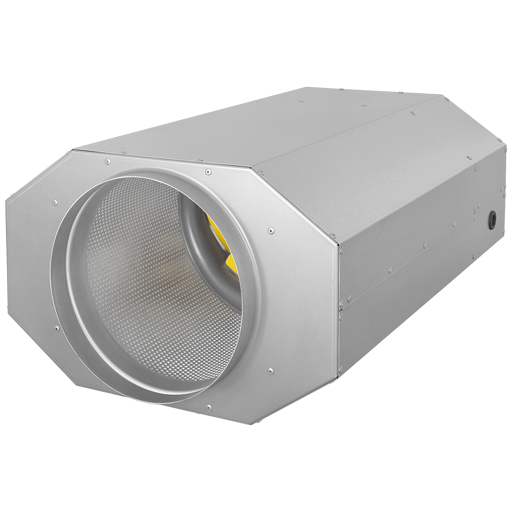

Вентилятори канальні для круглих повітропроводів EMI 315 E2M 350W O 01


158348

EMI 315 E2M 350W O 01
45563 UAH
КУПИТЬ
AC-двигатель с 3 ступенями регулирования
Kорпус из оцинкованной листовой стали
Оптимизированные, очень высокие звукоизоляционные характеристики благодаря встроенному глушителю на стороне всасывания и звукоизоляции минеральной ватой
Компактная конструкция

EMI 315 E2M 350W O 01 | 50 Hz
Напруга UN 230 V 1~
Струм Imax 2.10 A
Темп. навкол. середовища tA 55 C
Температура робочого середовища tM 55 C
Захист двигуна TAI
Клас ізоляції F
Маса 23.7 kg
скачать
qV m³/h
Psf Pa
Pf - Pa
U - V
f - Hz
Ι - A
Ρlc - W
Ρl - W
n - 1/min
SFP - W/(m³/s)
ηFa - %
ηt - %
S -
Звукова потужність (LW) dB(A) Діапазон центральної частоти
∑ 63 125 250 500 1k 2k 4k 8k
Вхід Lwa5 - - - - - - - - -
Вихід Lwa6 - - - - - - - - -
Зовні корп. Lwa2 - - - - - - - - -
Робоча точка 1 2 3 4 5
Струм I A 1.4 1.6 1.9 1.9 1.8
Спожив. потужність P1 W 300 328 432 425 381
Число обертів n 1/min 2870 2845 2776 2786 2826
УЗМ на вході LWA5 dB(A) 73 73 72 71 73
УЗМ на виході LWA6 dB(A) 87 85 84 86 88
УЗМ зовні корп. LWA2 dB(A) 71 71 71 68 69
Нагрів
Темп. припливного повітря - ℃
Потужність - kW
Макс. потужність - kW
Падіння тиску повітря - Pa
Безпосереднє охолодження (DV)
Темп. припливного повітря - ℃
Потужність - kW
Макс. потужність - kW
Падіння тиску повітря - Pa
Витрата - kg/h
Падіння тиску середовища - kPa
Приєднання - mm
Нагрів
Темп. припливного повітря - ℃
Потужність - kW
Макс. потужність - kW
Падіння тиску повітря - Pa
Об'єм води - m³/h
Падіння тиску води - kPa
З'єднувальний елемент - "
Водяне охолодження (PKW)
Темп. припливного повітря - ℃
Потужність - kW
Макс. потужність - kW
Падіння тиску повітр. - Pa
Об'єм води - m³/h
Падіння тиску води - kPa
Приєднання - "
Рекуперація тепла
Темп. припливного повітря - ℃
Потужність - kW
ККД - %
Падіння тиску повітря - Pa
EMI 315 E2M 350W O 01


EMI 315 E2M 350W O 01
Повний тиск


Спожив. потужність P1


Спожив. струм


Статичний ККД


Загальний ККД


Частота обертання


Дані підключеної електричної установки
Номін. частота Hz 50
Hомін. напруга V 230
Номінальна потужність споживання W 438
Mакс. робочий струм A 2.1
Фази 1~
Тип двигуна 1~
Вид управління двигуна 3-2-1
Захист двигуна TAI
Ємність конденсатора µF 15
Напруга конденсатора V 450
Клас ізоляції двигуна F
Кількість полюсів 2
Ступінь захисту двигуна IP IP00
Ступінь захисту з'єднувальної коробки IP
Ступінь захисту устан. IP
Mін. робоча температура °C -25
Номінальний струм A 1.96
Номінальна частота обертання 1/min 2775
Макс. статич. ККД % 55.1
Mакс. повн. ККД % 59
Макс. допустима частота (з 3~ двигунами) Hz -
Макс. допустима частота обертання (з ЄС-двигунами) 1/min -
Mакс. споживана потужність W 438
Mакс. споживання струму A 2.1
Макс. частота обертів 1/min 2870
Максимальний об'єм повітря m³/h 3220
Мін. тиск Pa -
Макс. тиск Pa 520
Макс. допустима температура навколишнього середовища при ном даних °C 55
Макс. допустима температура робочого середовища при ном даних °C 55
Mакс. допустима температура навколишнього середовища °C 55
Mакс. допустима температура робочого середовища °C 55
Струм блокування A -
Мін. допустима напруга V -
Маса kg 23.7
Вимір шуму (октави)   ∑ 63 Hz 125 Hz 250 Hz 500 Hz 1k Hz 2k Hz 4k Hz 8k Hz
УЗМ на вході LWA5 dB(A) 1 73 62 69 65 63 61 63 63 54
2 73 66 70 64 63 61 62 62 53
3 72 58 66 63 62 60 61 60 51
4 71 43 54 64 64 61 63 64 56
5 73 47 56 65 67 64 66 66 60
УЗМ на виході LWA6 dB(A) 1 87 49 68 75 81 83 79 73 64
2 85 54 68 72 79 81 77 72 62
3 84 51 64 72 79 80 77 71 62
4 86 40 58 76 80 81 78 74 66
5 88 43 61 77 82 83 81 77 69
УЗМ зовні корп. LWA2 dB(A) 1 71 50 60 69 59 64 56 50 45
2 71 55 61 69 58 64 54 48 42
3 71 49 61 68 58 64 52 50 40
4 68 40 48 66 56 63 51 46 37
5 69 41 51 66 58 64 52 45 38
Данные согласно Директиве по экологическому проектированию (ErP) в соответствии с Регламентом ЕС 327/2011
Общая эффективность % 62.5
Категория измерения B
Категория эффективности total
Коэффициент полезного действия для оптимальной энергетической эффективности N 77
Регулирование частоты вращения не встроен
Год выпуска см. заводскую табличку
Государственный регистрационный номер Участковый суд г. Мангейм HRB 560366
Место регистрации производителя ruck Ventilatoren GmbH, Германия
Идентификационный номер 158348
Номинальная входная мощность двигателя для оптимальной энергетической эффективности kW 0.416
Объемный поток для оптимальной энергетической эффективности m³/h 2017
Давление для оптимальной энергетической эффективности Pa 421
Число оборотов в минуту для оптимальной энергетической эффективности 1/min 2780
Удельное соотношение Удельное соотношение приближено к 1 и значительно меньше 1,11.
Указания по демонтажу, вторичной переработке и утилизации Необходимо соблюдать указания, приведенные в руководстве по эксплуатации изделия.
Оптимальный срок службы Необходимо соблюдать указания, приведенные в руководстве по эксплуатации изделия.
Описание прочих предметов (например, трубопроводов), используемых при расчете энергетической эффективности вентиляторов, если они не описываются в категории измерения и не поставляются в комплекте с вентилятором. Для расчета энергетической эффективности не используются какие-либо особые предметы, кроме соединительных компонентов, требуемых согласно категории измерения.
