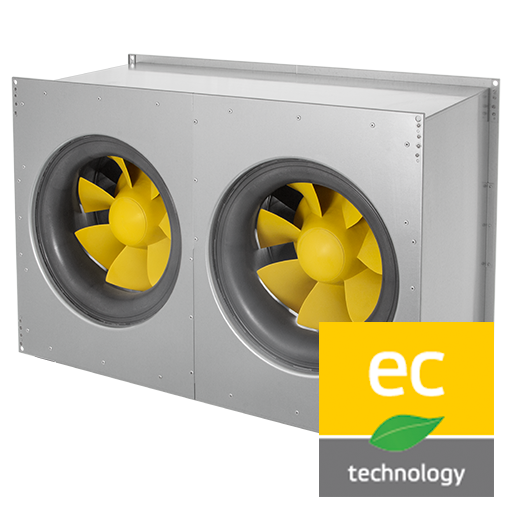

Вентилятори канальні для прямокутних повітропроводів EMKI 7040 EC 21


136748

EMKI 7040 EC 21
103613 UAH
КУПИТЬ
Канальные вентиляторы ETAMASTER
Kорпус из оцинкованнoго металла
Bстроенный термовыключатель
Bыдвижной вентиляторный агрегат

EMKI 7040 EC 21 | 50 Hz
Напруга UN 230 V 1~
Струм Imax 3.90 A
Темп. навкол. середовища tA 45 C
Температура робочого середовища tM 45 C
Захист двигуна TEC
Клас ізоляції F
Маса 21.55 kg
скачать
qV m³/h
Psf Pa
Pf - Pa
U - V
f - Hz
Ι - A
Ρlc - W
Ρl - W
n - 1/min
SFP - W/(m³/s)
ηFa - %
ηt - %
S -
Звукова потужність (LW) dB(A) Діапазон центральної частоти
∑ 63 125 250 500 1k 2k 4k 8k
Вхід Lwa5 - - - - - - - - -
Вихід Lwa6 - - - - - - - - -
Зовні корп. Lwa2 - - - - - - - - -
Робоча точка 1 2 3 4 5
Струм I A 3.7 3.7 3.7 3.7 3.7
Спожив. потужність P1 W 558 564 567 568 572
Число обертів n 1/min 2692 2793 2447 2424 2476
УЗМ на вході LWA5 dB(A) 87 86 81 80 83
УЗМ на виході LWA6 dB(A) 90 90 81 83 86
УЗМ зовні корп. LWA2 dB(A) 65 66 57 55 57
Нагрів
Темп. припливного повітря - ℃
Потужність - kW
Макс. потужність - kW
Падіння тиску повітря - Pa
Безпосереднє охолодження (DV)
Темп. припливного повітря - ℃
Потужність - kW
Макс. потужність - kW
Падіння тиску повітря - Pa
Витрата - kg/h
Падіння тиску середовища - kPa
Приєднання - mm
Нагрів
Темп. припливного повітря - ℃
Потужність - kW
Макс. потужність - kW
Падіння тиску повітря - Pa
Об'єм води - m³/h
Падіння тиску води - kPa
З'єднувальний елемент - "
Водяне охолодження (PKW)
Темп. припливного повітря - ℃
Потужність - kW
Макс. потужність - kW
Падіння тиску повітр. - Pa
Об'єм води - m³/h
Падіння тиску води - kPa
Приєднання - "
Рекуперація тепла
Темп. припливного повітря - ℃
Потужність - kW
ККД - %
Падіння тиску повітря - Pa
EMKI 7040 EC 21


EMKI 7040 EC 21
Повний тиск


Спожив. потужність P1


Спожив. струм


Статичний ККД


Загальний ККД


Частота обертання

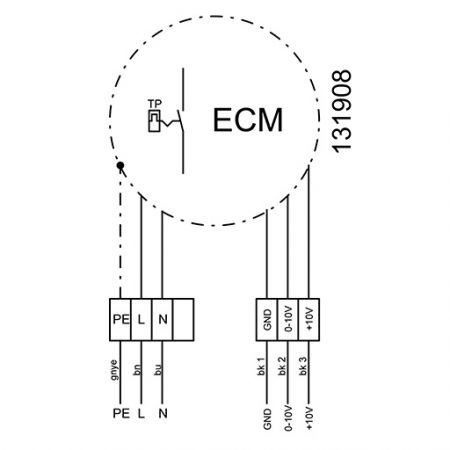

Дані підключеної електричної установки
Номін. частота Hz 50
Hомін. напруга V 230
Номінальна потужність споживання W 572
Mакс. робочий струм A 3.9
Фази 1~
Тип двигуна EC
Вид управління двигуна 0-10V
Захист двигуна TEC
Ємність конденсатора µF -
Напруга конденсатора V -
Клас ізоляції двигуна F
Кількість полюсів -
Ступінь захисту двигуна IP IP33
Ступінь захисту з'єднувальної коробки IP
Ступінь захисту устан. IP
Mін. робоча температура °C -30
Номінальний струм A 3.7
Номінальна частота обертання 1/min 2480
Макс. статич. ККД % 51.5
Mакс. повн. ККД % 52.6
Макс. допустима частота (з 3~ двигунами) Hz -
Макс. допустима частота обертання (з ЄС-двигунами) 1/min -
Mакс. споживана потужність W 572
Mакс. споживання струму A 3.9
Макс. частота обертів 1/min 2800
Максимальний об'єм повітря m³/h 5530
Мін. тиск Pa -
Макс. тиск Pa 595
Макс. допустима температура навколишнього середовища при ном даних °C 45
Макс. допустима температура робочого середовища при ном даних °C 45
Mакс. допустима температура навколишнього середовища °C 45
Mакс. допустима температура робочого середовища °C 45
Струм блокування A -
Мін. допустима напруга V 230
Маса kg 21.55
Вимір шуму (октави)   ∑ 63 Hz 125 Hz 250 Hz 500 Hz 1k Hz 2k Hz 4k Hz 8k Hz
УЗМ на вході LWA5 dB(A) 1 87 54 67 76 80 82 83 75 67
2 86 59 69 73 78 79 83 71 62
3 81 36 53 70 73 76 73 72 64
4 80 35 49 66 72 77 73 73 63
5 83 36 52 68 75 79 78 75 67
УЗМ на виході LWA6 dB(A) 1 90 54 70 78 82 84 86 76 66
2 90 58 70 76 80 82 89 73 63
3 81 35 53 71 75 77 75 72 64
4 83 36 50 70 75 79 76 73 64
5 86 39 53 74 80 81 80 76 68
УЗМ зовні корп. LWA2 dB(A) 1 65 56 56 58 54 57 56 52 53
2 66 59 60 55 52 57 58 49 51
3 57 38 46 50 49 52 47 47 48
4 55 39 35 45 47 51 46 43 34
5 57 39 40 48 49 53 48 45 37
Данные согласно Директиве по экологическому проектированию (ErP) в соответствии с Регламентом ЕС 327/2011
Общая эффективность % 60.6
Категория измерения A
Категория эффективности statisch
Коэффициент полезного действия для оптимальной энергетической эффективности N 76.9
Регулирование частоты вращения встроен
Год выпуска см. заводскую табличку
Государственный регистрационный номер Участковый суд г. Мангейм HRB 560366
Место регистрации производителя ruck Ventilatoren GmbH, Германия
Идентификационный номер 136748
Номинальная входная мощность двигателя для оптимальной энергетической эффективности kW 0.282
Объемный поток для оптимальной энергетической эффективности m³/h 1741
Давление для оптимальной энергетической эффективности Pa 335
Число оборотов в минуту для оптимальной энергетической эффективности 1/min 2453
Удельное соотношение Удельное соотношение приближено к 1 и значительно меньше 1,11.
Указания по демонтажу, вторичной переработке и утилизации Необходимо соблюдать указания, приведенные в руководстве по эксплуатации изделия.
Оптимальный срок службы Необходимо соблюдать указания, приведенные в руководстве по эксплуатации изделия.
Описание прочих предметов (например, трубопроводов), используемых при расчете энергетической эффективности вентиляторов, если они не описываются в категории измерения и не поставляются в комплекте с вентилятором. Для расчета энергетической эффективности не используются какие-либо особые предметы, кроме соединительных компонентов, требуемых согласно категории измерения.
