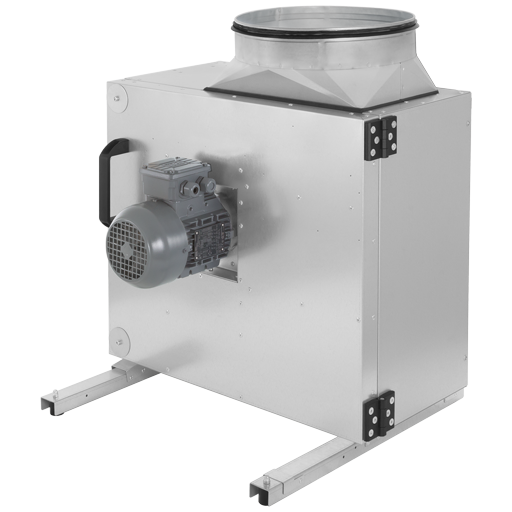

Вентилятори витяжні (в тому числі кухонні) MPS 280 D2 40

156624

81425 UAH

КУПИТЬ

Tемпература среды до 120 °С

Двигатель находится вне воздушного потока

Регулирование скорости вращения

Корпус с двухслойной оболочкой из оцинкованного стального листа

Oткидной корпус вентилятора

Bодо- и жироотвод

Возможность переключения со звезды на треугольник

Звезда: непосредственное подключение к 3-фазной сети 400 В или с помощью ПЧ с выходом 400 В

Треугольник: непосредственное подключение к 3-фазной сети 230 В или с помощью ПЧ со входом 230 В, 1 фаза и выходом 230 В, 3 фазы

MPS 280 D2 40 \| 50 Hz
Напруга U_N	400 V 3~
Струм I_max	1.34 A
Темп. навкол. середовища t_A	60 C
Температура робочого середовища t_M	120 C
Захист двигуна
Клас ізоляції	F
Маса	38.5 kg

скачать

q_V		m³/h
P_sf		Pa
P_f	-	Pa
U	-	V
f	-	Hz
Ι	-	A
Ρ_lc	-	W
Ρ_l	-	W
n	-	1/min
SFP	-	W/(m³/s)
η_Fa	-	%
η_t	-	%
S	-
U_T	-	V

Звукова потужність (L_W) dB(A)		Діапазон центральної частоти
Звукова потужність (L_W) dB(A)		∑	63	125	250	500	1k	2k	4k	8k
Вхід	L_wa5	-	-	-	-	-	-	-	-	-
Вихід	L_wa6	-	-	-	-	-	-	-	-	-
Зовні корп.	L_wa2	-	-	-	-	-	-	-	-	-

Робоча точка		1	2	3	4	5
Струм I	A	0.8	1	1.3	1.1	1
Спожив. потужність P₁	W	323	551	753	659	558
Число обертів n	1/min	2910	2835	2771	2810	2852
УЗМ на вході L_WA5	dB(A)	84	82	81	85	86
УЗМ на виході L_WA6	dB(A)	86	86	85	88	90
УЗМ зовні корп. L_WA2	dB(A)	75	75	75	77	75

Нагрів
Темп. припливного повітря	-	℃
Потужність	-	kW
Макс. потужність	-	kW
Падіння тиску повітря	-	Pa

Безпосереднє охолодження (DV)
Темп. припливного повітря	-	℃
Потужність	-	kW
Макс. потужність	-	kW
Падіння тиску повітря	-	Pa
Витрата	-	kg/h
Падіння тиску середовища	-	kPa
Приєднання	-	mm

Нагрів
Темп. припливного повітря	-	℃
Потужність	-	kW
Макс. потужність	-	kW
Падіння тиску повітря	-	Pa
Об'єм води	-	m³/h
Падіння тиску води	-	kPa
З'єднувальний елемент	-	"

Водяне охолодження (PKW)
Темп. припливного повітря	-	℃
Потужність	-	kW
Макс. потужність	-	kW
Падіння тиску повітр.	-	Pa
Об'єм води	-	m³/h
Падіння тиску води	-	kPa
Приєднання	-	"

Рекуперація тепла
Темп. припливного повітря	-	℃
Потужність	-	kW
ККД	-	%
Падіння тиску повітря	-	Pa

MPS 280 D2 40

Повний тиск

Спожив. потужність P1

Спожив. струм

Статичний ККД

Загальний ККД

Частота обертання

Дані підключеної електричної установки
Номін. частота	Hz	50
Hомін. напруга	V	400
Номінальна потужність споживання	W	759
Mакс. робочий струм	A	1.34
Фази		3~
Тип двигуна		3~
Вид управління двигуна		f
Захист двигуна
Ємність конденсатора	µF	-
Напруга конденсатора	V	-
Клас ізоляції двигуна		F
Кількість полюсів		2
Ступінь захисту двигуна IP		IP55
Ступінь захисту з'єднувальної коробки IP
Ступінь захисту устан. IP
Mін. робоча температура	°C	-20

Номінальний струм	A	1.28
Номінальна частота обертання	1/min	2780
Макс. статич. ККД	%	52.4
Mакс. повн. ККД	%	54.8
Макс. допустима частота (з 3~ двигунами)	Hz	50
Макс. допустима частота обертання (з ЄС-двигунами)	1/min	-
Mакс. споживана потужність	W	759
Mакс. споживання струму	A	1.34
Макс. частота обертів	1/min	2920
Максимальний об'єм повітря	m³/h	3350
Мін. тиск	Pa	-
Макс. тиск	Pa	1025
Макс. допустима температура навколишнього середовища при ном даних	°C	60
Макс. допустима температура робочого середовища при ном даних	°C	120
Mакс. допустима температура навколишнього середовища	°C	60
Mакс. допустима температура робочого середовища	°C	120
Струм блокування	A	-
Мін. допустима напруга	V	-
Маса	kg	38.5

Вимір шуму (октави)				∑	63 Hz	125 Hz	250 Hz	500 Hz	1k Hz	2k Hz	4k Hz	8k Hz
УЗМ на вході	L_WA5	dB(A)	1	84	55	74	76	79	77	73	70	62
			2	82	51	72	74	77	76	72	69	62
			3	81	40	56	73	75	77	72	70	63
			4	85	46	63	78	80	79	75	72	65
			5	86	49	66	78	83	80	78	75	69
УЗМ на виході	L_WA6	dB(A)	1	86	62	75	81	79	79	79	74	67
			2	86	59	75	81	78	78	78	73	66
			3	85	48	62	81	75	78	77	73	67
			4	88	49	64	84	79	81	81	76	69
			5	90	52	66	86	81	83	83	79	75
УЗМ зовні корп.	L_WA2	dB(A)	1	75	58	70	67	60	70	64	58	51
			2	75	56	67	65	60	73	64	58	51
			3	75	53	57	64	58	74	64	57	50
			4	77	52	62	68	61	76	64	57	48
			5	75	52	65	70	64	72	65	58	49

Данные согласно Директиве по экологическому проектированию (ErP) в соответствии с Регламентом ЕС 327/2011
Общая эффективность	%	56.5
Категория измерения		A
Категория эффективности		statisch
Коэффициент полезного действия для оптимальной энергетической эффективности	N	68.3
Регулирование частоты вращения		не встроен
Год выпуска		см. заводскую табличку
Государственный регистрационный номер		Участковый суд г. Мангейм HRB 560366
Место регистрации производителя		ruck Ventilatoren GmbH, Германия
Идентификационный номер		156624
Номинальная входная мощность двигателя для оптимальной энергетической эффективности	kW	0.766
Объемный поток для оптимальной энергетической эффективности	m³/h	2194
Давление для оптимальной энергетической эффективности	Pa	697
Число оборотов в минуту для оптимальной энергетической эффективности	1/min	2758
Удельное соотношение		Удельное соотношение приближено к 1 и значительно меньше 1,11.
Указания по демонтажу, вторичной переработке и утилизации		Необходимо соблюдать указания, приведенные в руководстве по эксплуатации изделия.
Оптимальный срок службы		Необходимо соблюдать указания, приведенные в руководстве по эксплуатации изделия.
Описание прочих предметов (например, трубопроводов), используемых при расчете энергетической эффективности вентиляторов, если они не описываются в категории измерения и не поставляются в комплекте с вентилятором.		Для расчета энергетической эффективности не используются какие-либо особые предметы, кроме соединительных компонентов, требуемых согласно категории измерения.
