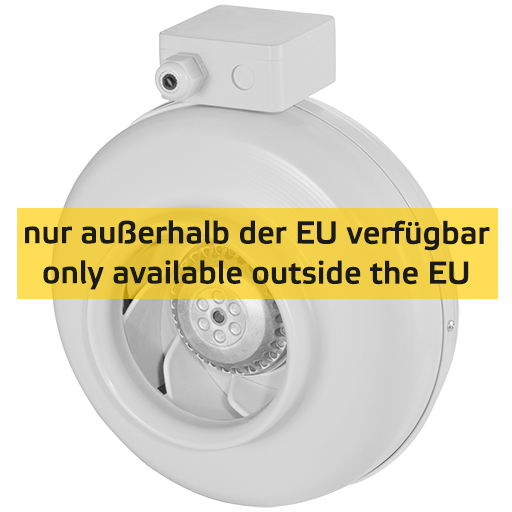

Вентилятори канальні для круглих повітропроводів RS 160L


104202

RS 160L
9030 UAH
КУПИТЬ
Центробежный вентилятор с загнутыми назад лопатками
Mеталлический корпус RAL 7035
Регулирование скорости вращения
Bстроенный термовыключатель
Bключая клеммные коробки

RS 160L | 50 Hz
Напруга UN 230 V 1~
Струм Imax 0.44 A
Темп. навкол. середовища tA 65 C
Температура робочого середовища tM 65 C
Захист двигуна TAI
Клас ізоляції F
Маса 4.16 kg
скачать
qV m³/h
Psf Pa
Pf - Pa
U - V
f - Hz
Ι - A
Ρlc - W
Ρl - W
n - 1/min
SFP - W/(m³/s)
ηFa - %
ηt - %
S -
Звукова потужність (LW) dB(A) Діапазон центральної частоти
∑ 63 125 250 500 1k 2k 4k 8k
Вхід Lwa5 - - - - - - - - -
Вихід Lwa6 - - - - - - - - -
Зовні корп. Lwa2 - - - - - - - - -
Робоча точка 1 2 3 4 5
Струм I A 0.4 0.4 0.4 0.4 0.4
Спожив. потужність P1 W 81 84 92 94 91
Число обертів n 1/min 2651 2607 2520 2500 2534
УЗМ на вході LWA5 dB(A) 74 73 71 74 76
УЗМ на виході LWA6 dB(A) 72 71 70 73 74
УЗМ зовні корп. LWA2 dB(A) 59 58 57 58 59
Нагрів
Темп. припливного повітря - ℃
Потужність - kW
Макс. потужність - kW
Падіння тиску повітря - Pa
Безпосереднє охолодження (DV)
Темп. припливного повітря - ℃
Потужність - kW
Макс. потужність - kW
Падіння тиску повітря - Pa
Витрата - kg/h
Падіння тиску середовища - kPa
Приєднання - mm
Нагрів
Темп. припливного повітря - ℃
Потужність - kW
Макс. потужність - kW
Падіння тиску повітря - Pa
Об'єм води - m³/h
Падіння тиску води - kPa
З'єднувальний елемент - "
Водяне охолодження (PKW)
Темп. припливного повітря - ℃
Потужність - kW
Макс. потужність - kW
Падіння тиску повітр. - Pa
Об'єм води - m³/h
Падіння тиску води - kPa
Приєднання - "
Рекуперація тепла
Темп. припливного повітря - ℃
Потужність - kW
ККД - %
Падіння тиску повітря - Pa
RS 160L


RS 160L
Повний тиск


Спожив. потужність P1


Спожив. струм


Статичний ККД


Загальний ККД


Частота обертання


Дані підключеної електричної установки
Номін. частота Hz 50
Hомін. напруга V 230
Номінальна потужність споживання W 94
Mакс. робочий струм A 0.44
Фази 1~
Тип двигуна 1~
Вид управління двигуна V
Захист двигуна TAI
Ємність конденсатора µF 2.5
Напруга конденсатора V 450
Клас ізоляції двигуна F
Кількість полюсів 2
Ступінь захисту двигуна IP IP33
Ступінь захисту з'єднувальної коробки IP IP44
Ступінь захисту устан. IP IPX4
Mін. робоча температура °C -25
Номінальний струм A 0.42
Номінальна частота обертання 1/min 2500
Макс. статич. ККД % 22
Mакс. повн. ККД % 23.3
Макс. допустима частота (з 3~ двигунами) Hz -
Макс. допустима частота обертання (з ЄС-двигунами) 1/min -
Mакс. споживана потужність W 94
Mакс. споживання струму A 0.44
Макс. частота обертів 1/min 2650
Максимальний об'єм повітря m³/h 690
Мін. тиск Pa -
Макс. тиск Pa 430
Макс. допустима температура навколишнього середовища при ном даних °C 65
Макс. допустима температура робочого середовища при ном даних °C 65
Mакс. допустима температура навколишнього середовища °C 65
Mакс. допустима температура робочого середовища °C 65
Струм блокування A 0.77
Мін. допустима напруга V 80
Маса kg 4.16
Вимір шуму (октави)   ∑ 63 Hz 125 Hz 250 Hz 500 Hz 1k Hz 2k Hz 4k Hz 8k Hz
УЗМ на вході LWA5 dB(A) 1 74 0 56 66 69 70 62 58 47
2 73 0 54 64 68 69 61 58 46
3 71 0 49 62 65 67 61 58 46
4 74 0 49 64 69 70 64 61 49
5 76 0 47 63 70 72 67 66 53
УЗМ на виході LWA6 dB(A) 1 72 0 60 68 60 67 63 57 45
2 71 0 58 66 59 66 62 57 45
3 70 0 54 65 57 65 62 57 45
4 73 0 54 68 60 68 65 61 48
5 74 0 51 65 62 71 68 65 52
УЗМ зовні корп. LWA2 dB(A) 1 59 0 49 50 53 53 49 47 41
2 58 0 48 50 53 52 48 46 40
3 57 0 44 49 51 52 48 45 39
4 58 0 41 52 53 53 49 44 36
5 59 0 40 51 54 55 51 46 36
