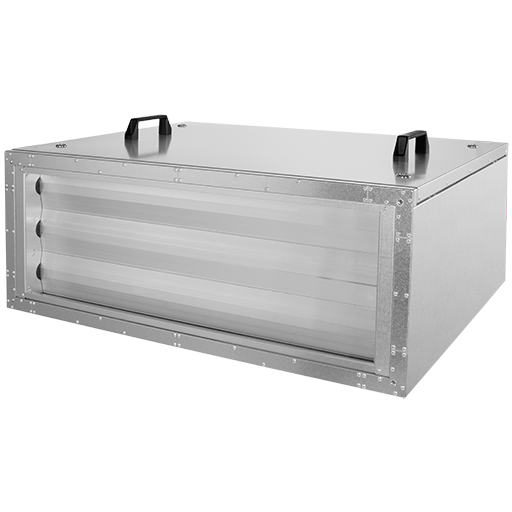

Припливні установки SL 9030 E1 10 10


136269

SL 9030 E1 10 10
148092 UAH
КУПИТЬ
Плоский вытяж. агрегат для потолоч. монтажа
Двигатель EC
Без регулирования
Регулирование скорости вращения

SL 9030 E1 10 10 | 50 Hz
Напруга UN 230 V 1~
Струм Imax 3.76 A
Темп. навкол. середовища tA 40 C
Температура робочого середовища tM 40 C
Захист двигуна TEC
Клас ізоляції F
Маса 43.45 kg
скачать
qV m³/h
Psf Pa
Pf - Pa
U - V
f - Hz
Ι - A
Ρlc - W
Ρl - W
n - 1/min
SFP - W/(m³/s)
ηFa - %
ηt - %
S -
Звукова потужність (LW) dB(A) Діапазон центральної частоти
∑ 63 125 250 500 1k 2k 4k 8k
Вхід Lwa5 - - - - - - - - -
Вихід Lwa6 - - - - - - - - -
Зовні корп. Lwa2 - - - - - - - - -
Робоча точка 1 2 3 4 5
Струм I A 3.2 3 3.6 3.6 3.5
Спожив. потужність P1 W 476 444 533 533 528
Число обертів n 1/min 3183 3191 2940 2952 3077
УЗМ на вході LWA5 dB(A) 86 82 85 85 84
УЗМ на виході LWA6 dB(A) 89 86 86 86 87
УЗМ зовні корп. LWA2 dB(A) 62 62 55 54 55
Нагрів
Темп. припливного повітря - ℃
Потужність - kW
Макс. потужність - kW
Падіння тиску повітря - Pa
Безпосереднє охолодження (DV)
Темп. припливного повітря - ℃
Потужність - kW
Макс. потужність - kW
Падіння тиску повітря - Pa
Витрата - kg/h
Падіння тиску середовища - kPa
Приєднання - mm
Нагрів
Темп. припливного повітря - ℃
Потужність - kW
Макс. потужність - kW
Падіння тиску повітря - Pa
Об'єм води - m³/h
Падіння тиску води - kPa
З'єднувальний елемент - "
Водяне охолодження (PKW)
Темп. припливного повітря - ℃
Потужність - kW
Макс. потужність - kW
Падіння тиску повітр. - Pa
Об'єм води - m³/h
Падіння тиску води - kPa
Приєднання - "
Рекуперація тепла
Темп. припливного повітря - ℃
Потужність - kW
ККД - %
Падіння тиску повітря - Pa
SL 9030 E1 10 10


SL 9030 E1 10 10
Повний тиск


Спожив. потужність P1


Спожив. струм


Статичний ККД


Загальний ККД


Частота обертання


Дані підключеної електричної установки
Номін. частота Hz 50
Hомін. напруга V 230
Номінальна потужність споживання W 533
Mакс. робочий струм A 3.76
Фази 1~
Тип двигуна EC
Вид управління двигуна 0-10V
Захист двигуна TEC
Ємність конденсатора µF -
Напруга конденсатора V -
Клас ізоляції двигуна F
Кількість полюсів -
Ступінь захисту двигуна IP IP33
Ступінь захисту з'єднувальної коробки IP
Ступінь захисту устан. IP
Mін. робоча температура °C -30
Номінальний струм A 3.58
Номінальна частота обертання 1/min 2935
Макс. статич. ККД % 55.6
Mакс. повн. ККД % 58.5
Макс. допустима частота (з 3~ двигунами) Hz -
Макс. допустима частота обертання (з ЄС-двигунами) 1/min -
Mакс. споживана потужність W 533
Mакс. споживання струму A 3.76
Макс. частота обертів 1/min 3240
Максимальний об'єм повітря m³/h 4580
Мін. тиск Pa -
Макс. тиск Pa 655
Макс. допустима температура навколишнього середовища при ном даних °C 40
Макс. допустима температура робочого середовища при ном даних °C 40
Mакс. допустима температура навколишнього середовища °C 40
Mакс. допустима температура робочого середовища °C 40
Струм блокування A -
Мін. допустима напруга V -
Маса kg 43.45
Вимір шуму (октави)   ∑ 63 Hz 125 Hz 250 Hz 500 Hz 1k Hz 2k Hz 4k Hz 8k Hz
УЗМ на вході LWA5 dB(A) 1 86 54 70 74 78 82 80 75 71
2 82 55 71 71 75 78 76 70 61
3 85 50 57 66 72 77 82 71 64
4 85 49 55 67 71 78 83 73 65
5 84 45 56 66 74 80 80 75 68
УЗМ на виході LWA6 dB(A) 1 89 62 66 79 81 85 84 78 69
2 86 63 67 75 79 82 80 74 65
3 86 52 56 72 77 80 81 73 66
4 86 53 50 74 76 80 83 75 69
5 87 48 53 70 78 82 83 78 72
УЗМ зовні корп. LWA2 dB(A) 1 62 55 55 57 52 52 48 44 40
2 62 56 59 54 48 50 45 39 34
3 55 47 43 49 46 47 46 38 35
4 54 48 40 48 44 46 47 40 37
5 55 48 44 48 48 49 45 42 39
Данные согласно Директиве по экологическому проектированию (ErP) в соответствии с Регламентом ЕС 327/2011
Общая эффективность % 65.1
Категория измерения A
Категория эффективности statisch
Коэффициент полезного действия для оптимальной энергетической эффективности N 81.6
Регулирование частоты вращения встроен
Год выпуска см. заводскую табличку
Государственный регистрационный номер Участковый суд г. Мангейм HRB 560366
Место регистрации производителя ruck Ventilatoren GmbH, Германия
Идентификационный номер 136269
Номинальная входная мощность двигателя для оптимальной энергетической эффективности kW 0.265
Объемный поток для оптимальной энергетической эффективности m³/h 1501
Давление для оптимальной энергетической эффективности Pa 390
Число оборотов в минуту для оптимальной энергетической эффективности 1/min 2993
Удельное соотношение Удельное соотношение приближено к 1 и значительно меньше 1,11.
Указания по демонтажу, вторичной переработке и утилизации Необходимо соблюдать указания, приведенные в руководстве по эксплуатации изделия.
Оптимальный срок службы Необходимо соблюдать указания, приведенные в руководстве по эксплуатации изделия.
Описание прочих предметов (например, трубопроводов), используемых при расчете энергетической эффективности вентиляторов, если они не описываются в категории измерения и не поставляются в комплекте с вентилятором. Для расчета энергетической эффективности не используются какие-либо особые предметы, кроме соединительных компонентов, требуемых согласно категории измерения.
