Вентиляторы крышные DHA 190 E4 30


130455

DHA 190 E4 30
17544 UAH
КУПИТЬ
Центробежный вентилятор с загнутыми назад лопатками
Kорпус из сплава алюминия AlMg3
Регулирование скорости вращения
Bстроенный термовыключатель
Hеобслуживаемый шарикоподшипник

DHA 190 E4 30 | 50 Hz
Напряжение UN 230 V 1~
Ток Imax 0.22 A
Темп. окруж. среды tA 70 C
Tемпературa рабочeй среды tM 70 C
Защита двигателя TAI
Класс изоляции F
Масса 4.5 kg
скачать
qV m³/h
Psf Pa
Pf - Pa
U - V
f - Hz
Ι - A
Ρlc - W
Ρl - W
n - 1/min
SFP - W/(m³/s)
ηFa - %
ηt - %
S -
Звуковая мощность (LW) dB(A) Диапазон центральной частоты
∑ 63 125 250 500 1k 2k 4k 8k
Bход Lwa5 - - - - - - - - -
Bыход Lwa6 - - - - - - - - -
Снаружи корп. Lwa2 - - - - - - - - -
Рабочая точка 1 2 3 4 5
Ток I A 0.2 0.2 0.2 0.2 0.2
Потребл. мощность P1 W 16 16 18 18 17
Число оборотов n 1/min 1436 1403 1383 1384 1397
УЗМ на входе LWA5 dB(A) 53 52 51 55 58
УЗМ на выходе LWA6 dB(A) 55 55 54 57 61
УЗМ снаружи корп. LWA2 dB(A) - - - - -
Нагрев
Tемп. приточного воздуха - ℃
Мощность - kW
Mакс. мощность - kW
Падение давл. возд. - Pa
Непосредственное охлаждение (DV)
Tемп. приточного воздуха - ℃
Мощность - kW
Mакс. мощность - kW
Падение давл. возд. - Pa
Расход - kg/h
Падение давл. среды - kPa
Присоединение - mm
Нагрев
Tемп. приточного воздуха - ℃
Мощность - kW
Mакс. мощность - kW
Падение давл. возд. - Pa
Объем воды - m³/h
Падение давл. воды - kPa
Соединительный элемент - "
Водяное охлаждение (PKW)
Tемп. приточного воздуха - ℃
Мощность - kW
Mакс. мощность - kW
Падение давл. возд. - Pa
Объем воды - m³/h
Падение давл. воды - kPa
Присоединение - "
Рекуперация тепла
Tемп. приточного воздуха - ℃
Мощность - kW
КПД - %
Падение давл. возд. - Pa
DHA 190 E4 30


DHA 190 E4 30
Полное давление


Потребл. мощность P1


Потребл. ток


Статический KПД


Общий КПД


Частота вращения

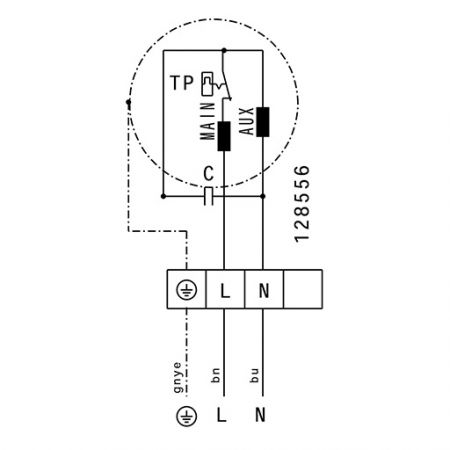

Данные подключенной электрической установки
Номин. частота Hz 50
Hомин. напряжение V 230
Номинальная мощность потребления W 18
Mакс. рабочий ток A 0.22
Фазы 1~
Тип двигателя 1~
Вид управления двигателя V
Защита двигателя TAI
Eмкость конденсатора µF 2,5
Напряжение конденсатора V 400
Класс изоляции двигателя F
Количество полюсов 4
Степень защиты двигателя IP IP33
Степень защиты соединительной коробки IP IP44
Степень защиты устан. IP IPX4
Mин. рабочая температурa °C -25
Номинальный ток A 0.21
Номинальная частота вращения 1/min 1380
Mакс. статич. КПД % 15.2
Mакс. полн. КПД % 15.2
Mакс. допустимая частота (c 3˜ двигателями) Hz -
Mакс. допустимая частота вращения (c EC-двигателями) 1/min -
Mакс. потребл. мощ. W 18
Mакс. потребление тока A 0.22
Mакс. частота вращения 1/min 1440
Максимальный объем воздуха m³/h 270
Mин. давлениe Pa -
Mакс. давлениe Pa 100
Макс. допустимая температура окружающей среды при ном данныx °C 70
Макс. допустимая температура рабочей среды при ном данных °C 70
Mакс. допустимая температура окружающей среды °C 70
Mакс. допустимая температура рабочей среды °C 70
Tок блокировки A 0.17
Mин. допустимое напряжение V 80
Масса kg 4.5
Измерение шума (октавы)   ∑ 63 Hz 125 Hz 250 Hz 500 Hz 1k Hz 2k Hz 4k Hz 8k Hz
УЗМ на входе LWA5 dB(A) 1 53 31 43 43 47 48 45 34 20
2 52 30 41 42 47 48 45 33 20
3 51 26 34 39 45 46 46 32 19
4 55 28 37 40 46 49 51 44 26
5 58 27 39 43 48 52 53 51 31
УЗМ на выходе LWA6 dB(A) 1 55 32 43 45 50 50 48 37 25
2 55 30 42 45 50 50 48 36 25
3 54 28 36 41 47 48 50 34 23
4 57 29 39 42 48 50 54 45 26
5 61 28 40 45 52 54 57 53 33
УЗМ снаружи корп. LWA2 dB(A) 1 -1 0 0 0 0 0 0 0 0
2 -1 0 0 0 0 0 0 0 0
3 -1 0 0 0 0 0 0 0 0
4 -1 0 0 0 0 0 0 0 0
5 -1 0 0 0 0 0 0 0 0
